Insatech Pfaudler Absolut Ph

Pfaudler pH emaljeelektroder (glasfrie) elektroder til meget hårde applikationer med lang holdbarhed og minimal vedligeholdelse. Disse absolut elektroder anvender ligesom glaselektroder en elektrolyt som reference, typisk KCl.

Kontakt vores produktekspert

PH03

PH03 er opbygget med en gul pH-følsom emalje og en referencedel. Referencedelen er opbygget således, at elektroden er placeret i en tryksat elektrolytbeholder enten direkte ovenpå sensoren (type K) eller ekstern (type N).

Elektroden har forbindelse til processen, idet elektrolytten via et lille rør i metalstangen ledes ned til et glasslib diafragma, som er krympet ind i emaljen for enden af sensoren.

Typisk anvendes PH03 i krævende processer, hvor mediet har et højt indhold af tørstof og/eller hvor flowet er stort.

Glasslib diafragmaet er den mest effektive referencetype til at holde et stabilt nulpunkt ved tilstedeværelse af højere tørstofindhold.

Eksempelvis anvendes den med stor fordel på anlæg med scrubbervæske fra røggas rensning, hvor pH værdien er meget lav samtidig med et højt tørstofindhold. Medier indeholdende opløsningsmidler er heller ikke en hindring for PH03.
Kan anvendes i Ex-områder i henhold til ATEX.

Ring-pH

Måleprincippet for Ring-pH elektroden er nøjagtig magen til PH03, således er det kun er udformningen af elektroden, der er anderledes. Netop udformningen af elektroden betyder, at denne elektrode også kan anvendes til sanitære opgaver.

Modellen findes i de to størrelser DN50 og DN80.

Ring-pH er opbygget med en gul pH-følsom emalje på indersiden og en referencedel. Reference-elektroden er placeret i en ekstern tryksat elektrolytbeholder. Elektroden har forbindelse til processen, idet elektrolytten via et lille rør i metalstangen føres til et glasslib diafragma, som er krympet ind i emaljen.

Glasslib-diafragmaet er den mest effektive referencetype til at holde et stabilt nulpunkt ved tilstedeværelse af højere tørstofindhold.
Kan anvendes i Ex-områder i henhold til ATEX.

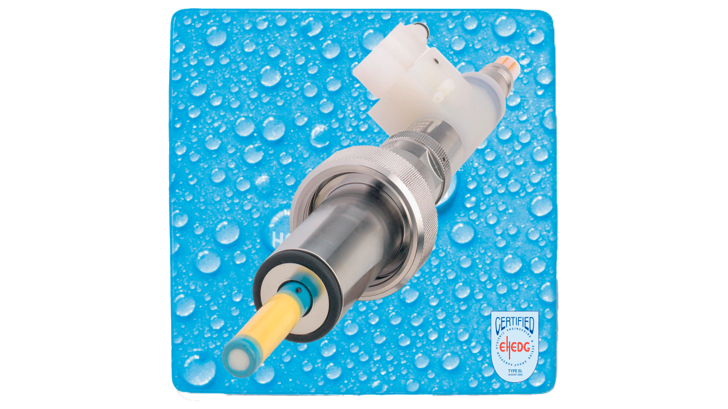

PH Reiner

Pfaudlers Ø12mm version af de store elektroder. PH Reiner er beregnet til anvendelse i pharma-og fødevare applikationer og den har, udover en sanitær montage, også fået en hel ny emalje. Et nøgleord til fødevarebrug er, at PH Reiner er glasfri og dermed ikke er nogen risiko for at glasstumper fra en evt. knækket glaselektrode kan risikere at ende i fødevarerne med  store omkostninger til følge. Elektrolyt fra hygiejnisk eksternt reservoir. Steril elektrolyt leveres i PE-flasker med et septum der placeres i en tryksat beholder af rustfrit stål. Elektrolyt flasken kan udskiftes uden at det påvirker det sterile system. EHEDG certificeret.

Insatech Pfaudler Reiner

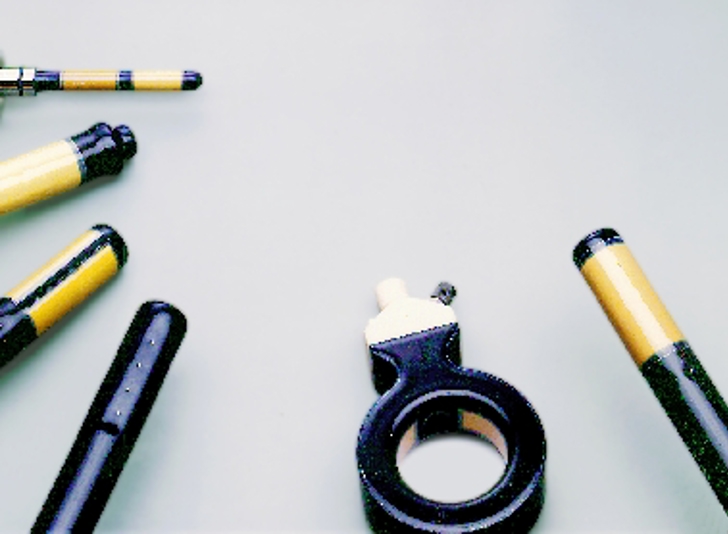

Pfaudler Elektroder Grey Background

Emajle elektroder fra Pfaulder

Pfaudler er verdenskendt for deres emaljerede produkter som de startede med at producere for mere end 130 år siden, hvor de startede med lave emaljerede tanke og de har igennem en årrække også lavet emaljerede overflader på måleinstrumenter fra andre fabrikanter såsom f.eks. VEGA.

Da de emaljerede tanke fra Pfaudler typisk anvendes til applikationer hvor medierne er meget korrossive, er det typisk ikke muligt at montere en traditionel pH elektrode af glas i tanken, derfor har Pfaudler udviklet helt specielle pH sensorer. De er opbygget af en stålstang beklædt med mange emaljelag, som er sintret på metalstangen. Emaljen giver en meget glat og slidstærk overflade, hvilket medfører helt unikke funktionelle egenskaber sammenlignet med glaselektroder. Kombinationen af emalje og det meget store måleareal betyder at sensoren er præcis og meget følsom.

Pfaudler elektroder er meget robuste og således resistente overfor fysiske og kemiske angreb. Desuden kan de tåle høje procestemperaturer og er modstanddygtige overfor både CIP og SIP. Konstruktionen med emalje medfører, at den er ufølsom overfor temperatur chok.

Sammenlignet med glaselektroder kræves minimal vedligeholdelse dvs. rengøring, kalibrering og udskiftning ! - hvilket netop skyldes den glatte og stærke overflade.

Efter en kort indkøringsperiode kan mange applikationer nøjes med at blive kaliberet/justeret/serviceret med 1-2 års interval.

Konstant stejlhed (mV/pH) i hele elektrodens levetid giver mulighed for ét-punkts kalibrering i processen, hvor glaselektroder altid bør tages ud af processen og kalibreres i 2 buffere.

Pfaudler´s sensorer sælges kun efter evaluering af et applikationsskema, hvor vi desuden tilbyder at beregne en forventet levetid - typisk over 10 år.

Pfaudler har udviklet 2 typer elektroder hhv. absolutte og relative/differentielle. De absolutte elektroder anvender ligesom glaselektroder en elektrolyt som reference, typisk KCl. De relative/differentielle elektroder adskiller sig en del fra almindelige elektroder, idet referencedelen er opbygget med en emalje tilsvarende pH emaljen. Men hvor pH-emaljen er følsom overfor oxoniumioner (H3O+) er referenceemaljen følsom for især natriumioner (Na+).

Insatech Pfaudler Emalje Elektroder
Insatech Medarbejdere Website JUBY
KONTAKT VORES EKSPERT

June Byskov

Product Manager - Analytical


Tlf: +45 2085 6072

Email: June.Byskov@insatech.com

Skriv til June

Produktspecifikation og manualer

  • Brochure Pfaudler
    English | pdf
  • Manual mm. Pfaulder PF03 og ring-pH
    English | pdf
  • Tekniske Specifikationer Pfaudler pH Reiner
    English | pdf
  • Katalog Pfaudler
    English | pdf
