En termisk masseflowmåler er i princippet den termiske spredning i mediet. En korrekt måling forudsætter derfor kendskab til mediets sammensætning og termiske egenskaber, da hele måleprincippet bygger på et proportionalitets forhold mellem en tilført effekt (varme) og den drænede effekt målt ved en temperatur ændring.
19RESULTATER
NULSTIL
Termisk masseflow

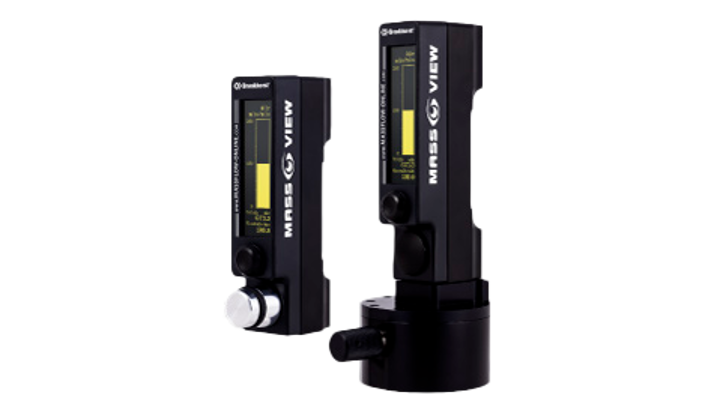

Bronkhorst Mass-View
Til masse flowmåling og regulering af gas. Mass-View har i forhold til det konventionelle VA meter, en højere nøjagtighed og måleområde (op til 1:100).
Termisk masseflow
Bronkhorst μ-Flow
Masseflowmåler / controller fra Bronkhorst til måling og regulering af micro væskeflow.
Termisk masseflow
Bronkhorst Liqui-Flow
Bronkhorst Liqui-Flow L10 / L20 digital masseflowmåler / controller til at måle og regulere små væskeflow.
Termisk masseflow
Bronkhorst Controlled Evaporation Module (CEM)
Med de mindste systemer er det muligt at blande 2 g/h H2O med 1 ln/min gas med en maks. temperatur på 200 °C - og med det største system er det muligt at mikse 1000 g/h H20 med 100 ln/min gas med en temperatur mellem 140-200 °C.
Termisk masseflow
Bronkhorst Vapour Delivery Module (VDM)
Med introduktionen af VDM-serien tilbyder Bronkhorst et alt-i-en damptilførselsmodul, der blandt andet inkorporerer komponenterne fra CEM-systemet.
Termisk masseflow

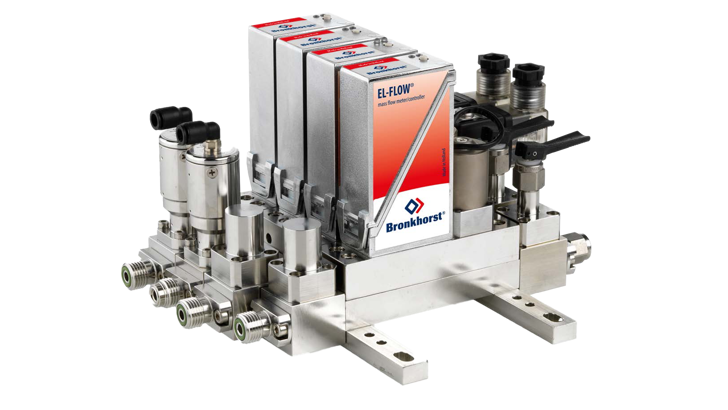

Bronkhorst Flow-SMS
Flow-SMS giver dig et robust modulært monteringsskinnesystem, hvor et eller flere mass flow- eller trykfølermoduler kan kombineres med kontrolventiler, afspærringsventiler, blandekamre, filtre eller ethvert andet funktionelt modul efter dit behov.
Termisk masseflow
Bronkhorst IN-Line Filtre
Med Bronkhorsts In-Line filtre kan du forlænge levetiden og intervallerne mellem service ved at sikre at utilsigtede partikler og urenheder ikke når ind i din mass flowmåler / controller.
Termisk masseflow
Bronkhorst Digital E-8000
Strømforsyning/udlæsnings- og kontrolmoduler til brug med digitale masseflowmålere/controllere, trykmålere/controllere og andre transmittere og transducere med RS-232-kommunikation.
No results found
Termisk masseflowmåling
En termisk masseflowmåler bruger temperaturforskellen mellem to punkter samt rørets tværsnit til at måle masseflowet. Oftest foregår det ved at tage en lille delmængde af gassen eller væsken ud i et bypass inde i flowmåleren. Her varmes to punkter op med samme energi og temperaturen måles i de to punkter. Hvis der ikke er noget flow, vil der heller ikke være en forskel i temperaturen. Når der er et flow, vil første punkt blive kølet ned når det afgiver varmen til mediet, hvorimod det efterfølgende punkt vil have en højere temperatur på grund af den ekstra energi. Derved opstår der en temperaturforskel og denne forskel er ligefrem proportionel med flowet.
En lignende måde at måle flowet på er at have to målepunkter ved siden af hinanden. Det ene punkt måler temperaturen af mediet og det andet punkt hæver temperaturen med for eksempel 10 °C. Hvis der ikke er et flow, vil temperaturen være den samme, men når der er et flow, vil det kræve mere energi at opretholde opvarmningen og mængden af energi, der skal bruges på opvarmning, er ligefrem proportionel med flowet.
Bedst egnet til gasflowmåling.
Fordele
- Særligt velegnet til små gasflow
- Direkte masseflow kan beregnes ved given temperatur og tryk
Ulemper
- Kræver laminart flow
- Kræver at du kender mediets densitet og termiske egenskaber
- Kræver tør gas
- Kræver rent medie
Termisk masseflow til gas og væske
Masseflowet kan beregnes ud fra densitet af stoffet, tværsnits arealet (flowområdet) i en given tid - Energien (tilførte varme) er direkte proportional med massen, der strømmer igennem i en given tid.
Termiskenergi (varmeenergi eller temperatur) ligger lagret i atomers og molekylers uordnede bevægelser. Et stofs (gas eller væske) termiske energi er defineret som:
- Eth=mCT
Eth i [kJ], hvor m = masse [kg] og C = middelværdien for termisk energikapacitet (Varmefylde) [kJ/Kg K] og T = absolut temperatur [K].
