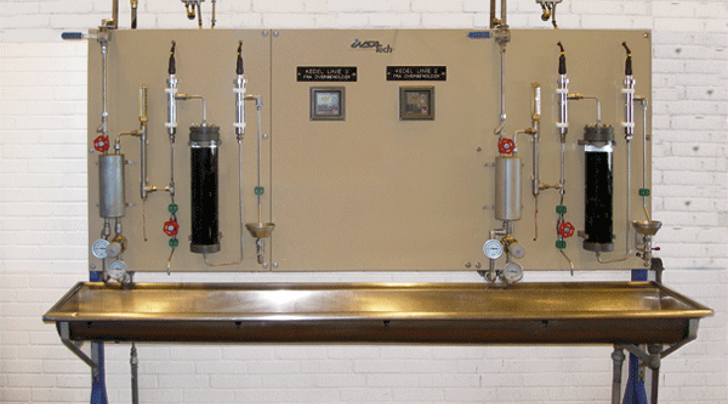

Måling af ledningsevne er en vidt udbredt og meget brugbar metode til blandt andet overvågning af fødevands renhed, drikkevandskontrol, spildevandskontrol etc.
Læs mere om ledningsevnemåling
Konduktiv ledningsevne
Hamilton Conducell UPW
2-polet ledningsevneelektrode fra Hamilton. Anvendes i applikationer til måling af rent vand. UPW referer til vand med meget lav ledningsevne.

Konduktiv ledningsevne
Hamilton Conducell 2DC-PG
Lavprissensor fra Hamilton. 2-polet grafit ledningsevneelektrode, med 5 meter kabel til nedsænkning. Ideel til forureningsfrie processer.

Konduktiv ledningsevne
Hamilton Conducell 4UxF
4-polet ledningsevneelektrode fra Hamilton. Velegnet til målinger i hygiejniske applikationer. FDA certificerede og designet til at tåle CIP, SIP og autoklavering. Kan fås i forskellige materialer, procestilslutninger og længder.

Konduktiv ledningsevne
Hamilton Conducell 4US
4-polet ledningsevneelektrode fra Hamilton med fast kabel. Rustfri stål elektroder. Velegnet til sanitære processer og applikationer med stor variation i ledningsevnen.

Induktiv ledningsevne
Yokogawa ISC40G Ledningsevneelektrode
ISC40G er designet til anvendelse sammen med Yokogawa FLEXA transmitterne. ISC40G er udført i meget stærke materialer (Virgin) PEEK eller PFA, som garanterer lang levetid selv når de udsættes for svære industrielle betingelse med aggressive medier.

Konduktiv ledningsevne
Yokogawa SC42 - XX Ledningsevneelektrode
Ledningsevneelektroderne model SC42 fra Yokogawa opfylder de mest almindelige installationskrav. De findes i forskellige materialer og er beregnet til at passe til de fleste proces betingelser. Med Amphenol eller Variopin.

Konduktiv ledningsevne
Yokogawa SC4A-XX Ledningsevneelektrode
2-elektrode konduktiv ledningsevnesensorer i titan eller rustfri stål AISI 316. Sensorerne har indbygget Pt1000 føler for automatisk temperatur kompensation. SC4A sensorerne er egnet til applikationer, hvor mediet har lav ledningsevne.

Konduktiv ledningsevne
Yokogawa SX42 – ledningsevnesensor
Ledningsevne sensoren SX42 fra Yokogawa anvendes primært i applikationer som boiler blowdown/kedelblæsning og kondensatlækage, da sensoren er designet til at modstå ekstremt høje temperaturer og tryk. Gevindtyperne kan klare 16 bar ved 200 °C og flangetyperne kan klare 40 bar ved 250 °C.

Måling i væske
Yokogawa FLXA202 / FLXA21 Transmitter
2-wire transmitter serie til væske analyse. Beregnet til kontinuerlige on-line målinger i industrielle applikationer. Med mulighed for at tilslutte en enkelt eller to sensorer til transmitteren. Forskellige hus typer er muligt. Måleparametre: pH/ORP, SC, ISC, DO
No results found
Hvorfor måle ledningsevne?
Høj driftsikkerhed, god følsomhed, samt en relativt lille omkostning har gjort ledningsevnemålingen til en udbredt målemetode i industrien.
Ledningsevnemåling anvendes primært til kontrol og overvågning af vand eller andre vandige opløsninger i og til processen, det kan være renheden eller forureningen af emnet.
Måleprincippet
Måleprincippet for ledningsevne er en bestemmelse af den ioniske styrke i en opløsning. Eller med andre ord, en opløsnings elektriske ledningsevne. Målemetoden kan ikke skelne mellem de forskellige typer af ioner, men er kun et udtryk for den resulterende opløsnings ioniske styrke. Måleprincippet kan altså ikke anvendes til at bestemme specifikke ioner i den sammensatte opløsning.
En opløsnings evne til at lede er afhængig af:
- Koncentrationen af ioner
- Mobilitet af ioner
- Polariseringseffekt
- Temperatur
Hvad er ledningsevne?
Ledningsevnen er opløsningens, i princippet alle materialers, evne til at lede en elektrisk strøm.
Strømmen i en opløsning er båret af kationer (+) og anioner (-).

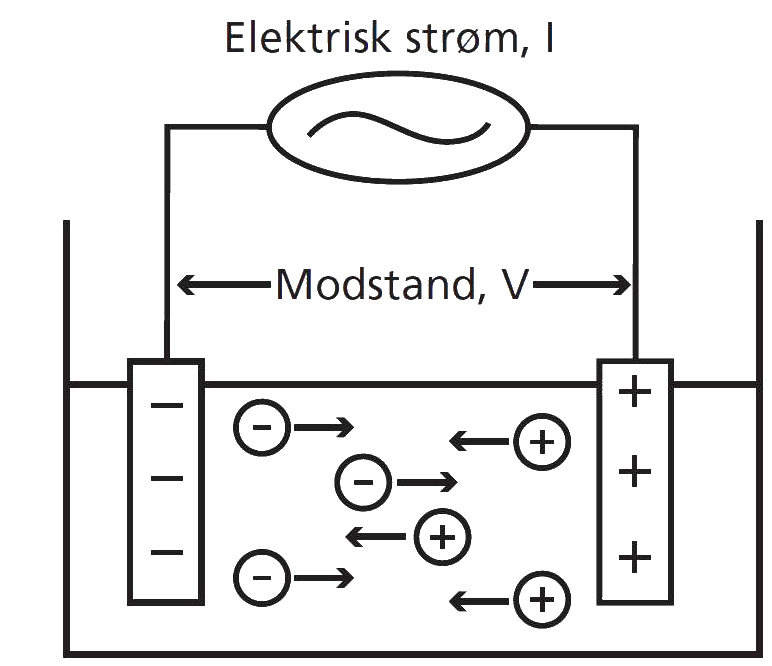

Ledningsevne kan måles ved at tilføre en strøm (I) til to elektroder, der er sat ned i opløsningen, og måle den resulterende spænding (V) ved denne proces. Kationerne (+) vandrer mod den negative elektrode, og anioner (-) vandrer mod den positive elektrode, og opløsningen virker som en elektrisk leder.
Cellens geometriske opbygning.
For at kunne relatere begrebet ledningsevne i opløsningen kan vi kigge på en simplificeret model af en ledningsevnecelle.

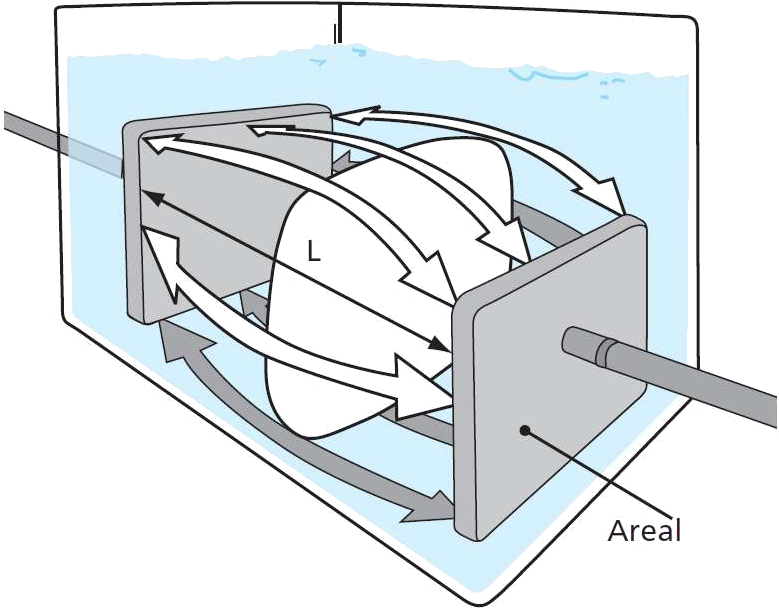

To elektroder med et givent areal placeres i en opløsning. Opløsningen kan betragtes som en afgrænset volumen mellem arealet ”A” og længden ”L”. Det effektive areal af elektroderne er proportionalt med mængden af ioner, en arealforøgelse vil forøge volumen af ”søjlen” mellem elektroderne.Flere ioner, bedre mulighed for at lede strøm. Forøges afstanden mellem elektroderne, vil kraften af det genererede elektriske felt aftage. – Ved en simpel betragtning i forhold til Ohm’s lov U = R • I, betyder det, at modstanden stiger, når L forøges.
Celle konstant
C = L / a [ cm-1]
C = Celle konstant [ cm-1]
L = Afstand mellem elektroder [cm]
a = Effektive areal af elektroder [cm2]
Cellekonstanten er således bestemt af cellens geometriske opbygning. Ud fra betragtningen om resistansen i opløsningen kan ledningsevne i opløsningen nu bestemmes.
Ledningsevne
k = G • C [S/cm]
k = Ledningsevne [S/cm]
G = Konduktans [S]
C = Celle konstant [cm-1]
Cellekonstanten er normalt oplyst fra leverandøren. Ved installationen af cellen på et givent målesystem/transmitter, skal denne konstant derfor indtastes, så beregningen kan konverteres til ledningsevne. Husk på, at det er konduktansen, der måles, opløsningens evne til at lede [S], men det er denne konduktans sammen med cellekonstanten, der giver ledningsevne [S/cm].
Polarisering

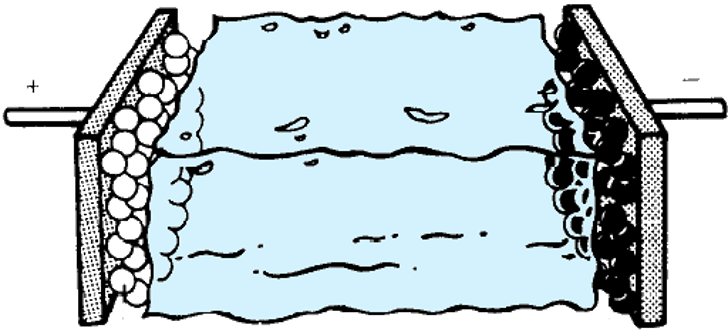

Tilførelse af en elektrisk strøm til to elektroder i en opløsning kan forårsage ophobning af ioner ved elektrodernes overflade. Denne akkumulering af ioner medvirker til en øget modstand i polariseringszonen samt eventuel kemisk reaktion på overfladen af elektroderne. Hvilket naturligvis kan ændre i opløsningens evne til at lede strømmen, hvilket igen resulterer i fejlmålinger. Polariseringeffekt er mest udtalt ved høj ledningsevne.
Undgå polarisering
Polariserings effekt kan reduceres eller undgås ved enten at skifte polariteten på elektroderne (vekselstrøm) eller benytte sig af en 4 elektrode celle. 4 elektrode cellen bygger på princippet at ledningsevnen måles af to yderligere elektroder placeret mellem de oprindelige elektroder, og er derfor ikke influeret af polarisering.

Induktiv ledningsevnemåling
Induktiv ledningsevnemåling benyttes i industrier, hvor det ikke er ønskeligt eller muligt, at elektroderne er i direkte berøring med mediet. Elektroderne er indkapslet i procesvenligt materiale som PTFE eller lignende og bygger på princippet om induktionsstrøm. Fordelene er helt klare. Ingen polarisering og ingen elektrodekontakt med mediet.

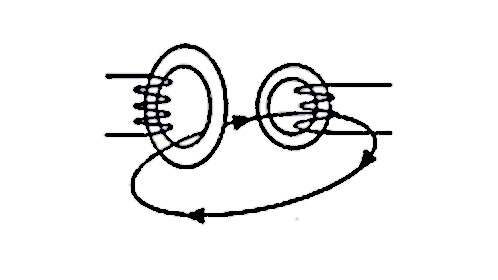

Den induktive sensor består af to spoler, en primær spole og en pick-up spole eller detektor spole. Den primære spole påsættes en spænding, hvilket inducerer et magnetfelt gennem spolen, i henhold til det elektromagnetiske princip. Passagen af væske gennem sensoren inducerer en strøm proportional med spændingen induceret af magnetfeltet. Væsken virker i princippet som en enkeltvindings sekundær spole.
Det omvendte princip er gældende i detektor spolen. Væsken generer et magnetfelt i detektor spolen der er afhængig af det inducerede magnetfelt, cellens geometri og væskens ledningsevne.
Installationen er afgørende
Det inducerede magnetfelt er kendt ligesom cellens geometri er konstant, hvilket betyder at eneste variabel er væskens ledningsevne. Installationen af denne type sensor er af største betydning for et brugbart resultat. I sagens natur vil det influere på nøjagtigheden, hvis det generede magnetfelt forstyrres af andet end væskens ledningsevne.
Hvis elektroden eksempelvis placeres i umiddelbar nærhed af en tankvæg af metal vil magnetfeltet forstyrres af jernionerne i tankvæggen, med forkert resultat til følge.
Væskens ledningsevne har også indflydelse på nøjagtigheden af resultatet. Da det er ioner, der bærer strømmen vil højere ledningsevne inducere mere strøm og mindre ledningsevne vil inducere et svagere signal i pick-up spolen. Derfor anbefales induktive ledningsevne sensorer kun til væsker med høj ledningsevne.
Tilbage til produktoversigten
