Masoneilans Digitale niveau Transmitter/Controller serie 12400 fra Baker Hughes markerer en betydelig udvikling inden for proces kontrol. Det avanceret design af den SIL2-kompatible 12400-serie reducerer kompleksiteten, og sparer dig tid og penge, samtidig med stabil og driftssikker funktionalitet.
Masoneilan serie 12400 displacer
Masoneilan Digital Level Transmitter 12400 -serien bruges til at styre og/eller transmittere niveauet i en tank med en eller to væsker (interface).
Niveau transmitteren fungerer ved at displaceren detektere ændringer i væskens opdriftskraft forårsaget af ændring i væskeniveauet. Den mekaniske bevægelse overføres til transmitteren via en drejningsmoment-aksel og behandles elektronisk således at transmitteren giver et 4-20ma udgangssignal.
Applikationer
Masoneilan level displacer anvendes typisk i olie og gasindustrien, kemisk industri og i energi og forsyningssektoren til følgende applikationer:
- Destillationsprocesser
- Gas kompression
- Kedel niveau
- Tankfarme
- Interfacemåling
Fordele ved 12400 serien
- Brugervenlig - Masoneilan niveau transmitter/Controller giver dig en nøjagtig og stabil måling med god funktionalitet. Det er en besparende og effektiv løsning.
- Nem installation - Lokal og fjernbetjening er tilgængelig via eksplosionssikre trykknapper eller HART® kommunikationsprotokol. Niveau-transmitteren kan kalibreres med eller uden væske, herunder væske med en ukendt specifik vægtfylde.
- Enkel betjening - Med automatiseret konfiguration, kalibrering og diagnostik funktioner samt et letlæselig, syv-sproget LCD-display.
- Kompatibel - Integration af feltdata er problemfri på tværs af flere kommunikationsplatforme: Baker Hughes Masoneilan ValVue ™ -software, Device Description (DD) og Device Type Manager (DTM), enhver HART®- kompatibel håndholdt og ValVue software plug-in og snap-on.
- Integreret funktionalitet - Dette er det første instrument, der tilbyder integreret transmitter, controller og switch funktioner i en enkelt enhed, det eliminerer behovet for yderligere funktioner.
- Lang holdbarhed - langsigtet løsning Den berøringsfrie sensor giver reduceret slid og pålidelig drift, og den robuste konstruktion beskytter mod vejr og hårde påvirkninger. Samlet betyder det besparelse på vedligeholdsbudgettet.
| Specifikationer Masoneilan 12400 serien | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Range | 14" til 120" ( 355 til 3048 mm) |
||||||||||||||||||
| Specifik tyngdekraft område | 0.15 til 1.14 med standard displacer |
||||||||||||||||||
| Omgivelsestemperatur | -40...+80 °C |
||||||||||||||||||
| Procestemperatur | -210...+450 °C |
||||||||||||||||||
| Nøjagtighed (fuldt span) |
|
||||||||||||||||||
| Tryktrin |
|
||||||||||||||||||
| Tæthedsklasse |
|
||||||||||||||||||

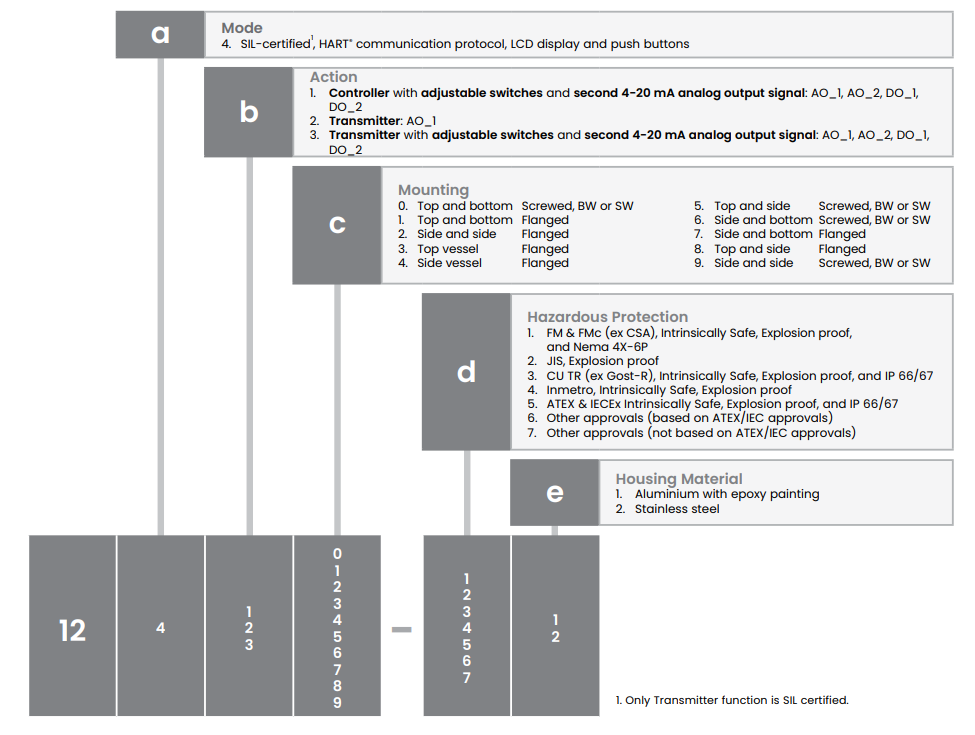

Modelkode opbygning 12400 serien
Modelkode opbygning 12400 serien
Godkendelser
ATEX & IECEx godkendelser
| (94/9/EC Direktivet) | |
|---|---|
| Eksplosionssikker |
Ex d IIC T6, T5 or T4 Gb |
| Egensikker |
Ex ia IIC T6, T5 or T4 Ga |
Produktspecifikation og manualer
-
Brochure Masoneilan 12400 serie
English | pdf -
Manual Masoneilan 12400 SIL2
English | pdf -
Manual Masoneilan 12400 HART DTM
English | pdf -
Manual Masoneilan 12400 ATEX
English | pdf
