Pulver & Bulk

Når procesmediet skifter fra væske til fast stof, ændrer de fysiske udfordringer sig fundamentalt. Måling af pulver, granulat og bulk-materialer som cement, foder eller biomasse er præget af støvudvikling, varierende partikelstørrelser, brodannelse i siloer og risikoen for statisk elektricitet.

Forkert måling i disse processer er en direkte omkostning - enten i form af dyrt materialespild, unødig processtilstand eller ukurante slutprodukter, der ikke overholder kvalitetskravene.
Denne side guider dig gennem de mest robuste teknologier til instrumentering i tørre processer. Vi fokuserer på løsninger, der kan håndtere alt fra fint støv til groft granulat, og som sikrer pålidelig overvågning af niveau, flow, fugtindhold og produktkvalitet - faktorer, der alle er direkte forbundet med jeres anlægs effektivitet og bundlinje.

De tre fundamentale udfordringer ved måling
i pulver og bulk

Pulver og bulk-materialer opfører sig fundamentalt anderledes end væsker - de flyder kun, når forholdene tillader det, og deres fysiske egenskaber skifter ofte fra batch til batch. Fugtindhold, partikelstørrelse og bulk-densitet varierer med råvaren, årstiden og de specifikke procestrin. Det skaber tre centrale udfordringer, som en procesingeniør skal håndtere, før det rette måleprincip kan vælges:

I bulk-applikationer skelner vi mellem kontinuerlig måling (hvor meget er der i siloen?) og punkt-detektion (er siloen ved at løbe over/tør?).

1. Radar (80 GHz frekvensmoduleret)

Dette er den moderne standard for kontinuerlig niveaumåling i siloer. Ved at bruge en højere frekvens (80 GHz) får man en mere fokuseret stråle, der nemt penetrerer støvskyer og ignorerer forstyrrelser fra silovægge.

• Velegnet til: Siloer med pulver, granulat og knust biomasse.
• Fordel: Berøringsfri måling, der er fuldstændig upåvirket af tilklæbning på silovæggene. Det smalle målesignal gør, at radaren kan "se" forbi interne installationer og støv.
• Vær opmærksom på: Ved ekstreme mængder støv bør man vælge en sensor med en udblæsningsdyse (air purge), så linsen holdes fri for aflejringer.

2. Vibrationsniveaufølere (Punkt-detektion)

En mekanisk løsning, hvor en gaffel eller stav vibrerer ved en bestemt frekvens. Når materialet rører ved sensoren, dæmpes vibrationen, hvilket udløser et signal.

• Velegnet til: Overfyldningssikring (high-level alarm) og tørløbsbeskyttelse (low-level alarm).
• Fordel: Ekstremt robust og ufølsom over for støv og skiftende materialedensitet. Den mekaniske vibration virker selvrensende på sonden.
• Vær opmærksom på: Ved meget fine, lette pulvere skal man vælge en model med høj følsomhed for at sikre, at materialet faktisk dæmper vibrationen.

3. Vægtceller (Vejning)

Den mest præcise metode til volumenopgørelse, da den måler den faktiske masse i stedet for materialets overfladeposition.

• Velegnet til: Lagerstyring, hvor der er krav om høj nøjagtighed, eller ved materialer med ekstremt skiftende overfladeprofil (f.eks. ved asymmetrisk tømning).
• Fordel: Fuldstændig uafhængig af støv, brodannelse, dielektriske egenskaber og materialets overfladeprofil.
• Vær opmærksom på: Kræver mekanisk integration i siloens ben eller ophæng; en dyrere løsning end radar, men den mest driftssikre til lagerstyring.

Få teknisk rådgivning til jeres silomåling

Valget af den rette niveausensor afhænger af, om I har brug for præcis volumenopgørelse, eller om I blot skal beskytte mod overløb. Vi hjælper jer med at sikre, at jeres sensorer leverer præcise data, selv under de mest støvede forhold.

Kontakt os nu

Flowmåling af faste stoffer er afgørende for receptstyring, batch-konsistens og effektiv materialetransport. Udfordringen er her at skabe en stabil måling, uanset om materialet bevæger sig gennem et lukket rørsystem (pneumatisk transport) eller ligger på et transportbånd.

Coriolis (Massestrøm til pulver)

Coriolis-teknologien anvendes nu i stigende grad til flowmåling af pulvere i en støvfri, pneumatisk transport. Det er den absolut mest præcise metode til batch-dosering.

• Velegnet til: Pneumatisk transport af mel, foder og fine pulvere; præcis dosering i batchprocesser med strenge massebalancekrav.
• Fordel: Måler massestrøm direkte, hvilket betyder, at resultatet er fuldstændig uafhængigt af densitetssvingninger eller ændringer i materialets volumen.
• Vær opmærksom på: Ved materialer med høj fugtighed eller meget klæbrig natur kan Coriolis-målerens rør tilstoppe. Her bør man sikre sig, at transportluften er tør, eller overveje alternative måleprincipper.

Mikrobølge-flowmåling

En berøringsfri metode, der er skabt specifikt til vanskelige pulvere og granulater i lukkede systemer.

• Velegnet til: Inhomogene materialer, hvor traditionelle sensorer fejler; måling i frit fald eller i pneumatiske rørledninger.
• Fordel: Ingen mekaniske dele i produktstrømmen betyder intet slid og intet trykfald. Den er særligt stærk til at detektere flow/no-flow tilstande samt estimere gennemstrømningshastigheden i støvede og tætte miljøer.
• Vær opmærksom på: Kræver en vis materialekoncentration for at fungere optimalt. Ved meget tynde materialestrømme kan nøjagtigheden variere.

Elektromagnetisk/Triboelektrisk Flow-detektion

Ofte anvendt til overvågning af "flow/no-flow" eller detektering af filterbrud i proceslinjer.

• Velegnet til: Kontrol af transportbånd, detektering af stop i faldrør og overvågning af støvudslip efter filtre.
• Fordel: Meget robust løsning, der registrerer partikelkollisioner eller ladningsoverførsel. Enkel og billig at installere i eksisterende rørføringer.
• Vær opmærksom på: Denne teknologi leverer typisk en indikativ værdi (relativ måling) frem for en eksakt masseflow-værdi. Den er dog fremragende til procesovervågning og sikkerhed.

Få teknisk rådgivning til jeres bulk-flow

Valget af flowmåler til faste stoffer afhænger 100 % af, om I har brug for proceskontrol (støvovervågning) eller fiskal dosering (høj præcision). Vi hjælper jer med at finde den teknologi, der passer til jeres specifikke råvare.

Kontakt os nu

Fugtindholdet i pulver og granulat påvirker ikke bare produktets holdbarhed og vægt – det er også afgørende for energiforbruget i tørreprocesser. Ved at skifte fra manuelle laboratorieprøver til online fugtmåling kan I styre jeres tørringsanlæg dynamisk og sikre, at produktet altid ligger præcis på den ønskede fugtighedsprocent.

NIR (Near-Infrared)

Nær-infrarød (NIR) spektroskopi er en avanceret optisk teknologi, der måler materialets fugtindhold ved at analysere lysreflektionen fra overfladen.

• Velegnet til: Tørreprocesser for biomasse, foder og granulater; kontrol af fugtighed efter pelletering eller granulering.
• Fordel: Leverer lynhurtige, kontinuerlige målinger direkte i processtrømmen. Dette giver mulighed for automatisk styring af tørreanlæg, så I undgår både "over-drying" (spildt energi) og "under-drying" (kvalitetsbrist).
• Vær opmærksom på: NIR-sensoren er et optisk måleprincip, der kræver produkt-specifik kalibrering. Da bulk-materialer varierer naturligt, skal kalibreringsmodellen vedligeholdes og opdateres ved markante råvareskift eller store sæsonvariationer i materialets sammensætning.

Mikrobølge-fugtmåling (Inline)

I modsætning til NIR måler mikrobølgesensorer gennem hele materialets tværsnit, hvilket gør dem særligt robuste over for støvede eller ujævne produktstrømme.

• Velegnet til: Følsomme bulk-processer, hvor materialet kan have forskellig farve eller overfladestruktur, der ville forstyrre optiske sensorer.
• Fordel: Da mikrobølger trænger igennem materialet, måler sensoren fugtigheden i hele volumenet og ikke kun på overfladen. Dette giver en højere repræsentativitet i processer, hvor materialet er inhomogent.
• Vær opmærksom på: Sensoren kræver en stabil materialekoncentration ved målepunktet for at levere de mest præcise data. Den er ideel til montering i faldrør, silo-udløb eller på transportbånd.

Få teknisk rådgivning til jeres fugtstyring

Online fugtmåling er en af de hurtigste måder at optimere energiforbruget i jeres produktion på. Vi hjælper jer med at vælge den målemetode, der bedst passer til jeres materialers fysiske egenskaber.

Kontakt os nu

nden for foderproduktion og procesanlæg er balancen mellem protein, fedt og fugt afgørende for både produktets kvalitet og overholdelse af lovmæssige krav. Ved at måle disse værdier direkte i processtrømmen (online) frem for via langsomme laboratorieprøver, kan I justere blandingsrecepten løbende og sikre en ensartet kvalitet i hvert batch.

NIR (Near-Infrared) Inline-analyse

NIR-teknologi fungerer ved at belyse materialet med infrarødt lys og analysere det reflekterede spektrum. Forskellige molekylære bindinger (protein, fedt, vand) absorberer lyset ved specifikke bølgelængder, hvilket gør det muligt at identificere koncentrationen af hver komponent.

• Velegnet til: Foderproduktion med hyppigt skiftende råvarer, blandingsanlæg med kompleks receptstyring og til at generere automatisk QC-dokumentation til myndigheder.
• Fordel: Simultanmåling af protein, fedt og fugt i én enkelt sensor. Dette reducerer laboratorieomkostninger drastisk og minimerer risikoen for "fejlblandinger", hvor produktet skal kasseres eller omarbejdes.
• Vær opmærksom på: NIR er ikke et plug-and-play produkt. Kalibreringsmodellen er strengt produktspecifik og kræver løbende opdatering med repræsentative referenceprøver (kemi-analyser) for at sikre præcisionen over tid.

Strategisk rådgivning: Fra punktprøve til processtyring

Implementering af online-analyse kræver mere end blot en sensor; det kræver en stærk kobling mellem måledata og jeres processtyring (PLC/DCS). Vi hjælper jer med at transformere komplekse spektraldata til konkrete procesjusteringer.

Kontakt os nu

I pulver- og bulkprocesser er "volumen" en upålidelig enhed, da materialet ændrer sin massefylde (bulk-densitet) afhængigt af komprimering, luftindhold og partikelstørrelse. Online måling af bulk-densitet er nøglen til at transformere jeres doseringssystemer fra at være "estimerende" til at være præcise.

Gammastråle-baseret måling

En berøringsfri metode, hvor stråling sendes gennem røret eller transportbåndet. Absorptionen af strålingen giver et direkte og meget præcist mål for mediets densitet.

• Velegnet til: Cementproduktion (klinker og tilsætningsstoffer) og tung pulverindustri, hvor materialestrømmen er konstant og densitetsudsving er kritiske.
• Fordel: Ekstremt robust over for støv og vibrationer. Giver et realtids-densitetsinput, der kan bruges til at kompensere jeres volumetriske doseringsskruer i realtid.
• Vær opmærksom på: Disse systemer er underlagt streng lovgivning om strålebeskyttelse. Myndighedstilladelse og en fastlagt procedure for strålingssikkerhed er obligatorisk. Afklar disse krav tidligt i projektfasen for at undgå forsinkelser.

Bulkvejning (Online vægtmåling)

Integrerede vejebælter eller "loss-in-weight" systemer, der måler den faktiske masse, der passerer et punkt.

• Velegnet til: Kontinuerlig dosering og blanding, hvor massebalancen skal være 100 % nøjagtig.
• Fordel: Den mest direkte metode til at opnå masseflow. Ved at kombinere vægtdata med volumetrisk hastighed får I automatisk beregnet bulk-densiteten.
• Vær opmærksom på: Kræver ofte mere mekanisk plads og nøje kalibrering mod mekaniske vibrationer fra transportbåndet eller snegle.

Vibrationsbaseret densitetsmåling

En mere kompakt løsning, hvor en stav eller gaffel måler ændringer i materialets dæmpning (modstand), som kan korreleres med bulk-densiteten.

• Velegnet til: Mindre proceslinjer, silo-udløb og systemer, hvor der ikke er plads eller godkendelse til radiometrisk udstyr.
• Fordel: Enkel installation og ingen strålingsgodkendelse påkrævet.
• Vær opmærksom på: Metoden er indirekte og er mere følsom over for partikelstørrelse og fugt end gammastråle-baserede systemer.

Få teknisk rådgivning til jeres densitetsstyring

Når jeres volumetriske dosering ikke længere er præcis nok, er det tid til at kigge på online densitetsmåling. Vi hjælper jer med at vurdere, om en radiometrisk løsning er nødvendig, eller om en mekanisk vægtløsning kan løse opgaven.

Kontakt os nu

I bulk-industrien er temperaturmåling ofte delt op i to funktioner: Præcis styring af tørreprocesser og kritisk overvågning af lagret materiale for at detektere begyndende selvantændelse. Valget af teknologi afhænger af, om du skal måle inde i materialemassen eller på overfladen af en procesdel.

Pt100 & Termoelementer (Kontaktmåling)

Disse sensorer anvendes, når du skal have en præcis måling af materialets indre temperatur eller temperaturen i selve maskineriet.

• Velegnet til: Siloovervågning (detektion af "hotspots" i biomasse/korn), styring af tørretromler i foderproduktion og overvågning af lejetemperaturer i transportbånd.
• Fordel: Pt100 giver den bedste nøjagtighed og langtidsstabilitet til processtyring. Ved brug af robuste beskyttelsesrør (thermowells) kan sensoren udskiftes uden at stoppe processen.
• Vær opmærksom på: I applikationer med cement eller slagger er materialet ekstremt abrasivt. Almindeligt stål slides væk på kort tid. Her er det nødvendigt at specificere keramiske beskyttelsesrør eller hårdmetal-belægninger for at undgå sensorbrud.

Pyrometer (Berøringsfri måling)

Et pyrometer måler infrarød stråling fra materialets overflade. Dette er ideelt til processer, hvor materialet er i bevægelse, eller hvor en kontaktmåler ikke kan overleve.

• Velegnet til: Overvågning af klinker- og cementkøling, roterende ovne og overfladetemperatur på store bunker af biomasse.
• Fordel: Ingen fysisk kontakt med det abrasive materiale, hvilket eliminerer slitage og behov for løbende udskiftning af sensorer. Det er også en hurtig løsning til at "scanne" overfladen af et transportbånd eller en siloåbning.
• Vær opmærksom på: Pyrometre kræver et frit udsyn. Støv mellem sensoren og materialet vil forvrænge målingen, hvorfor en udblæsningsdyse (air purge) er nødvendig for at holde optikken ren i støvede bulk-miljøer.

Få teknisk rådgivning til jeres temperaturovervågning

Forkert temperaturmåling i bulk-siloer kan i værste fald føre til nedbrænding af hele lagerbeholdningen. Vi hjælper jer med at designe sikre målepunkter, der holder - selv i de mest slidende miljøer.

Kontakt os nu

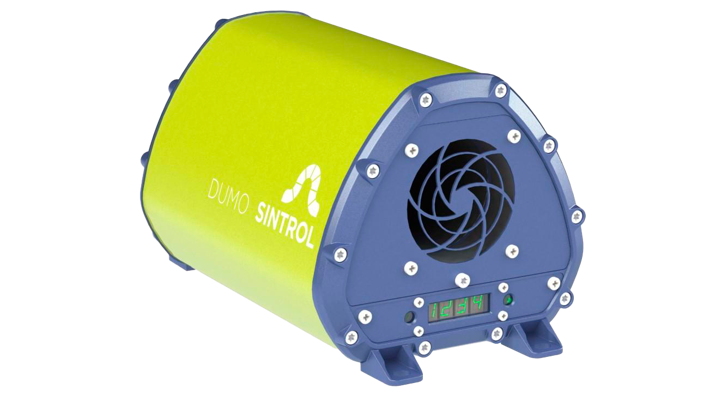

I processer med pulver og bulk-materialer er støv ikke blot et biprodukt; det er en risiko for arbejdsmiljøet og en potentiel kilde til værditab. Ved at overvåge støvkoncentrationen i realtid kan I detektere filterbrud øjeblikkeligt og sikre, at jeres emissioner altid holder sig inden for de lovmæssige grænseværdier.

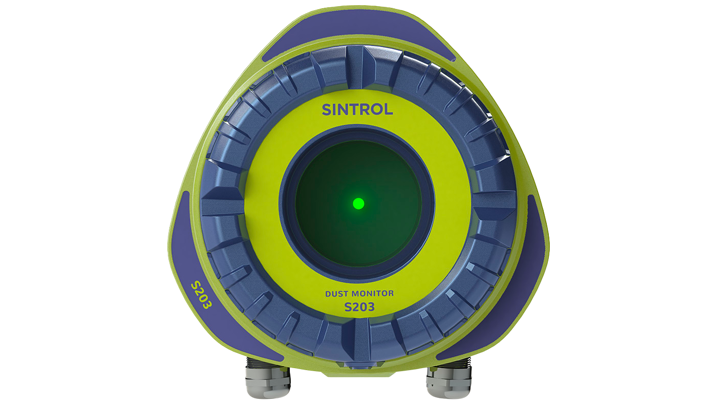

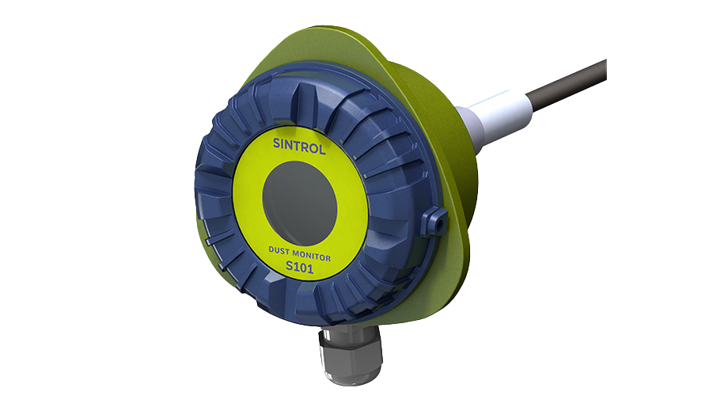

Triboelektrisk støvmåling

Dette er den mest udbredte teknologi til filterovervågning. Sensoren registrerer den elektriske ladning, der overføres, når partikler rammer eller passerer en målesonde i afkastkanalen.

• Velegnet til: Kontrol af procesfiltre og slangefiltre; tidlig detektering af utætte filterposer i cement- og foderanlæg.
• Fordel: Ekstremt robust og uafhængig af støvets farve eller de omgivende lysforhold. Det giver en meget hurtig reaktion ved selv små ændringer i støvkoncentrationen.
• Vær opmærksom på: Triboelektrisk måling leverer som udgangspunkt et relativt signal. Hvis I har krav om at kende den absolutte koncentration (f.eks. i mg/m³), kræver det en kalibrering mod en isokinetisk referencemåling.

Optisk & Laser-spredning

Disse teknologier måler, hvordan lys eller laserstråler spredes eller dæmpes af partiklerne i luftstrømmen.

• Velegnet til: Officiel emissionsovervågning i skorstene og afkast, hvor der kræves høj præcision ved meget lave støvkoncentrationer.
• Fordel: Kan måle meget præcist over store kanaldiametre og er velegnet til applikationer med strenge miljøkrav (f.eks. EN 14181).
• Vær opmærksom på: Optiske systemer er følsomme over for belægninger på linserne. Derfor er de ofte udstyret med "air purge" (luftskyl) for at holde optikken ren og sikre driftssikkerheden.

Få teknisk rådgivning til jeres støvovervågning

Et filterbrud, der ikke opdages i tide, kan føre til dyre oprydninger, miljøbøder og naboklager. Vi hjælper jer med at vælge det rette overvågningsudstyr, der giver jer tryghed i driften.
