Insatechs Initial Cleaning Station (IC-Station) er en mobil CIP-vogn (Cleaning In Place), udviklet specifikt til pharmaindustrien. Løsningen gør det muligt at udføre effektiv initial rengøring, flush og trykprøvning af mindre rørsektioner i pharmaindustrien.
Mobil CIP-vogn til pharmaindustrien
Fleksibel mobil CIP-løsning til GMP-miljøer
Løsningen er særligt velegnet efter nedluk og ved mindre ændringer i procesanlæg, hvor der kræves indskæring og efterfølgende rengøring af et kort rørstykke mellem to ventiler. CIP-vognen gør det muligt at udføre rengøringen med dedikeret mobilt udstyr, der er udviklet til formålet.
Vognens kompakte konstruktion er udført, så den kan transporteres gennem døre med en bredde på 75-80 cm. Styringen er holdt enkel og intuitiv, så udstyret nemt kan betjenes af forskellige brugere.
CIP-vognen er desuden udviklet, så den er i compliance med både krav til kalibrering og SOP for initial rengøring.
En mobil CIP-vogn til effektiv initial rengøring
Ved mindre procesændringer er der ofte behov for at udføre kontrolleret rengøring af korte rørstykker, inden anlægget kan tages i drift igen.

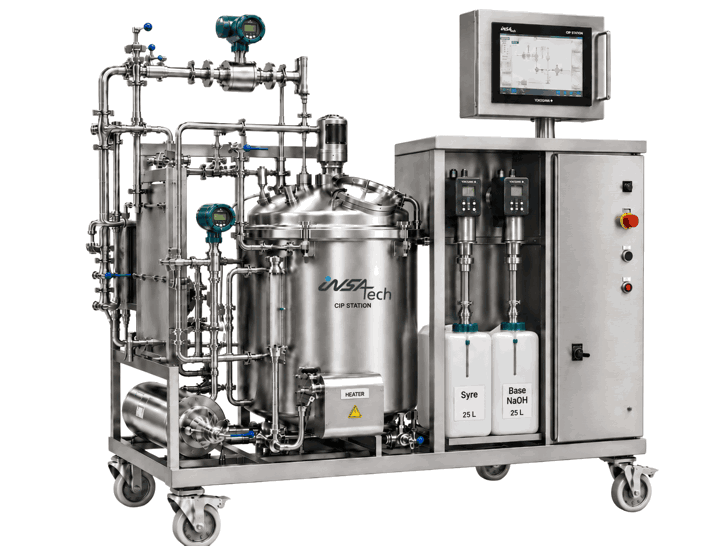

Vores CIP-vogn leverer CIP-væsker, som sammen med en pumpevogn pumpes gennem det rørstykke, der skal rengøres. På vognen er monteret en tank, hvor CIP-væskerne kan forberedes med syre og lud til ønsket koncentration og temperatur.
Tanken har en fuld volumen på 200 liter og en brugbar kapacitet på 150 liter. Den er isoleret for at reducere varmetab og er udstyret med et hængslet låg samt en tryk-/vakuumventil, der sikrer, at der hverken dannes vakuum eller tryk i tanken under brug.
Opvarmning og dosering af lud/syre foretages desuden under cirkulation med pumpen for at sikre korrekt blanding af væsken.
Procesovervågning og styring
CIP-vognen overvåger og regulerer de centrale procesparametre, der indgår i CIP-processen, herunder:
- Ledningsevnemåling til kontrol af syre- og ludkoncentration
- Ledningsevnemåling ved skylning med vand
- Flowmåling via Coriolis flowmåler
- Temperaturmåling og temperaturstyring
- Sikring mod tørkogning og overfyldning
Ledningsevnemålingen anvendes til korrekt dosering af lud og syre. Ved rengøring måles koncentrationen løbende, og processen kan reguleres til den ønskede værdi.
Ved afsluttende skylning med vand anvendes en separat ledningsevnemåler beregnet til lav ledningsevne, så effektiviteten af skylningen kan kontrolleres.
Flowet måles med en Coriolis flowmåler med mulighed for måling op til 30 m³/h – og en bagtryksventil anvendes til at sikre det nødvendige modtryk for flowmåleren.
Brugervenlig styring
Da flere procesparametre indgår i styringen af vognen, betjenes CIP-vognen via et operatørinterface, hvor sætpunkter kan indtastes, og processen kan overvåges. Brugerinterfacet er udviklet med fokus på enkel og intuitiv betjening.
Operatørpanelet er placeret i et vinklet kabinet, som kan drejes i begge retninger.
Styringen består af:
- 7” eller 15” Beijer operatørpanel
- Wago PLC til styring, regulering og opsamling af procesparametre
Hygiejnisk konstruktion til pharmaindustrien
- CIP-vognen er opbygget i rustfrit 316 stål
- Ventiler og rør fremstilles, hvor det er muligt, med en indvendig overfladeruhed på RA < 0,8 μm (ikke i svejsninger), inkl. svejse- og materialecertifikater
- Flowmåleren leveres med 3A-certifikat
- Tilslutning og afgang fra vognen udføres med 2½” Clamp, mens afløbet udføres med 1” Clamp-tilslutning
- Vognen er monteret med rengøringsvenlige antistatiske hjul med en diameter på Ø200 mm.
- Under vognen er placeret skinner til styring ved transport med gaffeltruck
Kemikaliehåndtering og sikkerhed
Kemikalier og doseringspumper er placeret i et rustfrit syrefast stålskab. Skabet er dimensioneret til to kemikaliedunke á 25 liter. Dunkene står på skinner og kan trækkes ud for nemmere udskiftning.
Sugelanser med indbyggede niveauswitche giver indikation af, om dunkene er ved at være tomme.
Modulær løsning med separat pumpevogn
OBS: CIP-vognen kan ikke anvendes alene, men skal benyttes sammen med en pumpevogn, som kobles sammen med IC-Stationen via fleksible slanger.
Pumpevognen sørger for at pumpe CIP-væsken gennem det rørstykke, som skal rengøres. Pumpevognen leveres separat og kan blandt andet anvendes af kalibreringsafdelingen i forbindelse med kalibrering af flowmålere.
Tilsammen udgør CIP- og pumpevognen en fleksibel løsning til initial rengøring, flushing og trykprøvning af mindre procesafsnit.
Dokumentation og levering
Projektet gennemføres i henhold til vores ISO-system og projektmodel.
Leverancen omfatter blandt andet:
- Tidsplan
- Interne test og kontrol af tavle og komponenter
- Kalibreringscertifikat for flowmåler
- Betjenings- og vedligeholdelsesvejledning
- Stykliste med hovedkomponenter
- Oversigtstegning
- CE-mærkning
- Datablade for hovedkomponenter
- P&I-diagram
- El-diagram
Leverancen afsluttes med en FAT hos os, hvor udstyret testes og godkendes af kunden. Hertil udarbejdes en FAT-testprotokol.
