Bidrager til reduktion af drifts- og vedligeholdelsesomkostninger i eksplosionsfarlige områder. Analysatoren består af en ZR22S zirconia-sonde og en ZR802S konverter og udvider Yokogawas program af eksplosionssikre iltanalysatorer. Den er velegnet til overvågning af forbrænding og styring af lav-ilt forbrænding i forskellige industriovne i eksplosive atmosfærer, som man finder på raffinaderier, petrokemiske anlæg og naturgasanlæg.

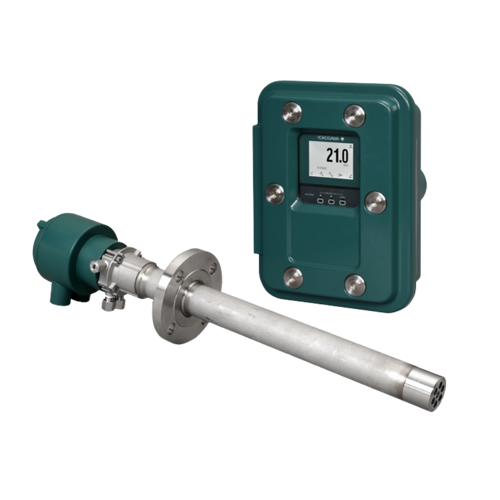

Yokogawa ZR22S, ZR802S
Eksplosionssikker ilt-analysator
Overvågning af iltkoncentration
ZR802S er konverteren, der via sit digitale display viser celletemperatur, EMF og iltkoncentration. Det indbyggede HMI med touchskærm sikrer nem og intuitiv betjening - mange funktioner kan udføres uden at åbne dækslet.
Konverteren understøtter samtidig HART7 (analogt output), Modbus TCP og Modbus RTU (digital kommunikation) - den eneste konverter på markedet for zirconia-iltanalysatorer, der understøtter alle tre protokoller samtidig. Den overholder desuden NAMUR NE43 (signalopførsel ved sensorfejl) og NAMUR NE107 (selv-diagnostik).
Selvdiagnosefunktionen måler løbende sensorens modstandsværdi i ZR22S-sonden og sender data til anlæggets kontrolsystem, så sensorens tilstand kan overvåges og udskiftning planlægges, før forringelse påvirker driften.
Særligt ved ZR22S/ZR802S
- Robust, langtidsholdbar Zirconia-sensor med lang levetid og stabil drift
- Betjening via infrarød kontakt uden at åbne dækslet
- Touchskærm med intuitiv betjening på seks sprog (bl.a. engelsk)
- Understøtter HART7, Modbus TCP og Modbus RTU samtidig
- Selvdiagnostik af sensorens modstand til tidlig fejldetektering
- Logning af alarm- og målehistorik i op til 40 dage
- Indbygget varmelegeme kan udskiftes i marken
- Specialbelægning beskytter mod støv og korrosion - ingen behov for støvfilter
- Godkendt til eksplosionsfarlige områder: ATEX, IECEx, FM, CSA, China Ex, Korea Ex, India Ex, Taiwan Ex
Anvendelse
- Forbrændingsstyring på opvarmnings- og krakningsovne inden for olieraffinering, petrokemi og kemisk industri
- Forbrændingsstyring på ovne i stålproduktion og affaldsforbrænding
- Forbrændingsstyring på kedler på kraftværker
Kontakt vores ekspert
Har du spørgsmål til Yokogawa ZR22S/ZR802S, eller er du i tvivl om, hvilken løsning der passer bedst til jeres anlæg og eksplosionsklassificering? Så sidder vores produktspecialister klar til at rådgive dig om alt fra tekniske specifikationer og Ex-godkendelser til installation og service.
KONTAKT VORES EKSPERT
June Byskov
Product Manager - Analytical - Industry
Tlf: +45 2085 6072
Email: June.Byskov@insatech.com
KONTAKT VORES EKSPERT
Anna Lund
Product Manager - Analytical - Pharma
Tlf: +45 2761 4507
Email: Anna.Lund@insatech.com
| Tekniske Specifikationer | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Måleobjekt | Iltkoncentration i røggas og blandingsgasser (ekskl. brandfarlige gasser) |
||||||||||||||||||
| Måleområde O2 | 0,01–100 vol% (ved eksplosionssikker brug maks. 21 vol% O2) |
||||||||||||||||||
| Prøvegastemperatur | 0–700 °C (700–1400 °C med High Temperature Probe Adapter) |
||||||||||||||||||
| Omgivelsestemperatur | ZR22S: -20 til +60 °C / ZR802S: -20 til +55 °C |
||||||||||||||||||
| Forsyningsspænding | 100–240 VAC, 50/60 Hz |
||||||||||||||||||
| Digital kommunikation | HART7 (AO1), Ethernet (Modbus TCP), RS-485 (Modbus RTU) |
||||||||||||||||||
| Ex-godkendelser | ATEX, IECEx, FM, CSA, China Ex, Korea Ex, India Ex, Taiwan Ex |
||||||||||||||||||
| Responstid | 90 % inden for 5 sekunder |
||||||||||||||||||
