En simpel metode til at få indikering af niveauet i ledende væsker. For at metoden virker skal mediet været ledende og i de fleste tilfælde have en ledningsevne på minimum 20 µS/cm. Bruges ofte som topmeldere, pumpestyring eller tørløbssikring.



Læs om måleprincippet konduktiv
7RESULTATERNULSTIL

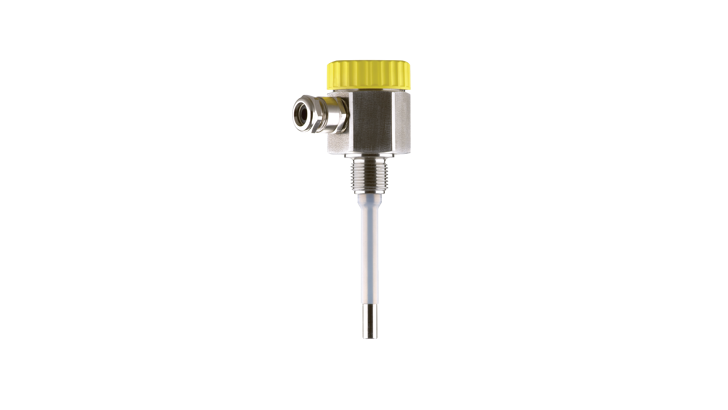

Insatech VEGAEL 1
Niveau switch væske

VEGA EL 1

Konduktiv delvist isoleret (PTFE) niveauindikator med 1 elektrode. Anvendes som niveauvagt i ledende væsker.
Elektrodelængde op til 4 meter.

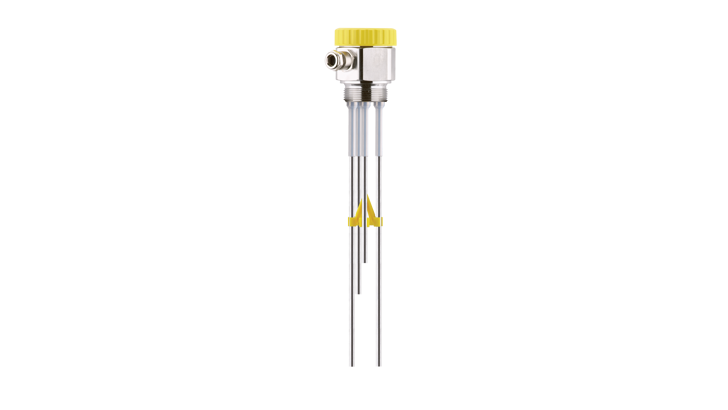

Insatech VEGAEL 3
Niveau switch væske

VEGA EL 3

Konduktiv delvist isoleret (PTFE) niveauindikator med 1 til 5 elektroder. Anvendes som niveauvagt i ledende væsker.
Elektrodelængde op til 6 meter.

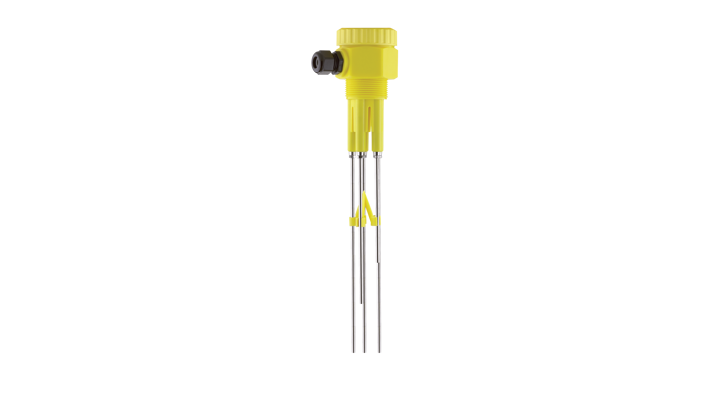

Insatech VEGAEL 4
Niveau switch væske

VEGA EL 4

Konduktiv delvist isoleret (PP) niveauindikator med 1 til 5 elektroder. Anvendes som niveauvagt i ledende væsker.
Elektrodelængde op til 4 meter.

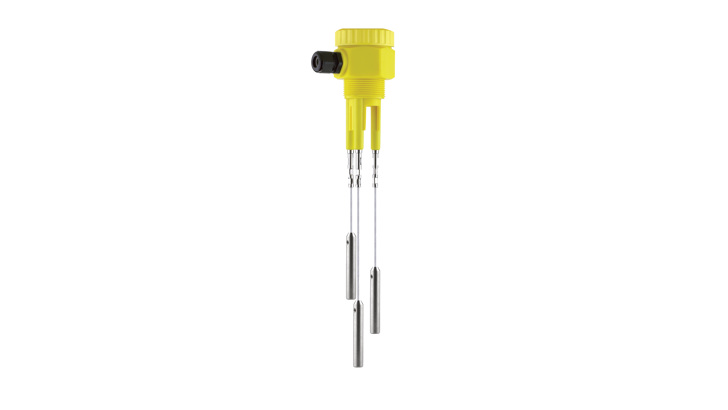

Insatech VEGAEL 6
Niveau switch væske

VEGA EL 6

Konduktiv delvist isoleret (PP/FEP) niveauindikator med 1 til 5 kabelelektroder. Anvendes som niveauvagt i ledende væsker.
Elektrodelængde op til 50 meter.

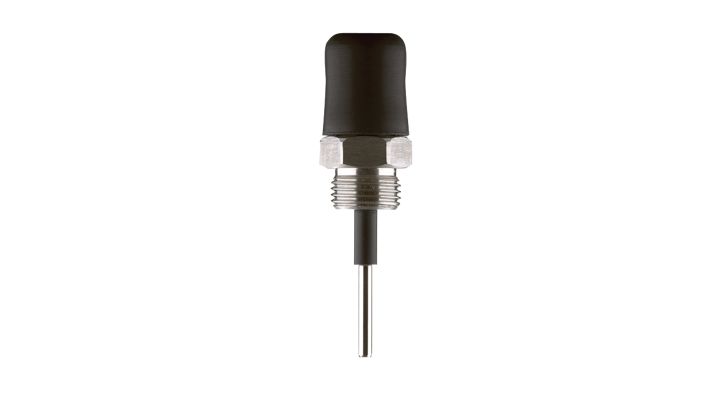

Insatech VEGAEL 8
Niveau switch væske

VEGA EL 8

Konduktiv delvist isoleret (PE) niveauindikator med 1 elektrode. Anvendes som niveauvagt i ledende væsker.
Elektrodelængde op 3 meter.

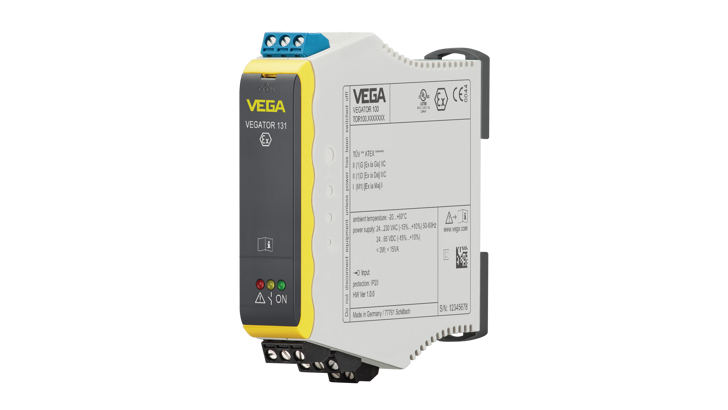

Insatech VEGA Tor 100 Serien 131 Ex V01
Signalbehandling

VEGATOR 131

Enkelkanals controller til konduktive elektroder fra EL-serien fra VEGA

Insatech VEGA Tor 100 Serien 132 Ex V01
Signalbehandling

VEGATOR 132

Dobbeltkanals controller til konduktive elektroder fra EL-serien fra VEGA

No results found

Måleprincippet Konduktiv

Hvordan en konduktiv niveauindikator er opbygget er defineret af om beholderens sidevæg er af ledende materiale eller ej. Såfremt føleren skal sidde i en beholder af ledende materiale, består systemet af en stav af metal – elektroden, som er monteret i en beholder. Elektrode og beholder påtrykkes en vekselspænding, men der løber ingen strøm fordi de ikke er forbundet. Men når mediet i beholderen rammer elektroden, etableres forbindelsen og der løber en strøm som så kan trække et relæ. Og derved får man en klar niveauindikering når niveauet rammer elektroden. Punktet for denne niveau switch er defineret længen på elektroden. Så hvis man ønsker flere switch punkter kan man få en konduktiv niveau switch med flere elektroder.

Såfremt sensoren skal sidde i en beholder hvor sidevæggene ikke er ledende, så anvendes en af elektroderne som stel, og så er switch punktet når niveauet rammer begge elektroder, og skaber forbindelse med dem.

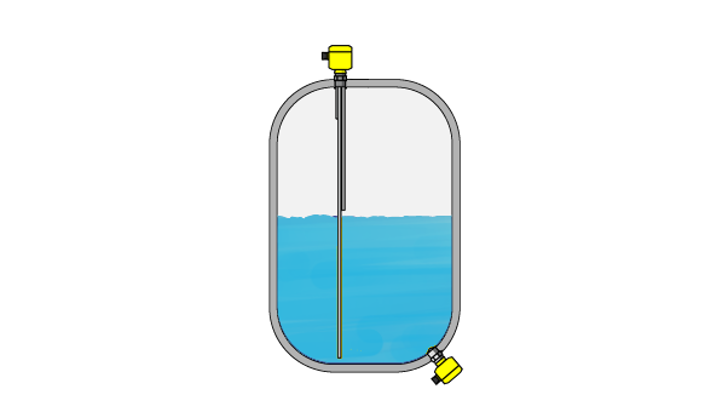

Insatech Conductive Point Level Detection With Conductive Point Level Switches Liquids

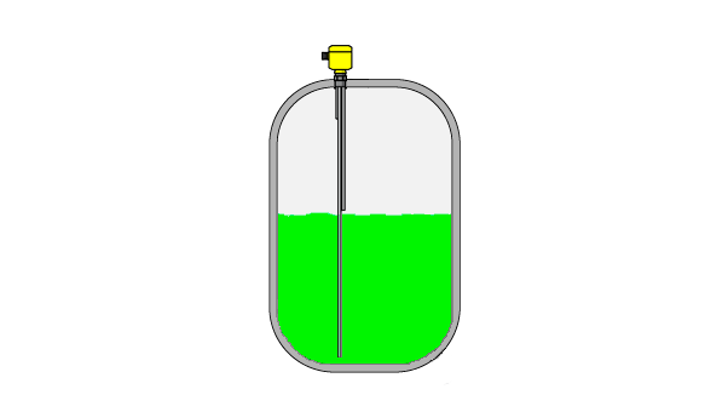

Insatech Conductive Point Level 2

Fordele ved konduktiv niveauindikering

  • Driftssikker funktion – selv ved varierende ledningsevne
  • Vekselspændings-kreds sikrer imod elektrolyse
  • God gentagelsesnøjagtighed
  • Kan anvendes i applikationer hvor der er eksplosionsfare, med de rette godkendelser.
  • Simpelt måleprincip
  • Nem at idriftsætte - switch punktet indstilles ganske simpelt ved at afkorte elektroden.
  • Op til 5 switch punkter i en niveausensor.

Ulempe ved konduktiv niveauindikering

  • Ved ikke ledende beholdere kræver det en reference elektrode i fuld længde af det ønskede switch punkt.
  • Skal have mediekontakt – så ikke velegnet til sanitære applikationer.
  • Kun til ledende medier
