Yokogawa EJA530E In-line Gauge tryk­transmitter

Yokogawa EJA530E er en standard-performance gauge tryktransmitter designet til præcis måling af relativt tryk. Den benytter Yokogawas digitale DPharp resonanssensor, som leverer høj nøjagtighed, hurtig responstid og fremragende langtidsstabilitet. Modellen understøtter flere kommunikationsprotokoller og kan konfigureres til krævende industrielle applikationer.

Gauge tryk måler tryk i forhold til det atmosfæriske tryk. Det betyder, at målingen kan være både positiv og negativ afhængigt af omgivelserne. Gauge-tryk anvendes typisk i åbne beholdere og rørsystemer, hvor trykforholdene skal vurderes relativt til omgivende lufttryk.

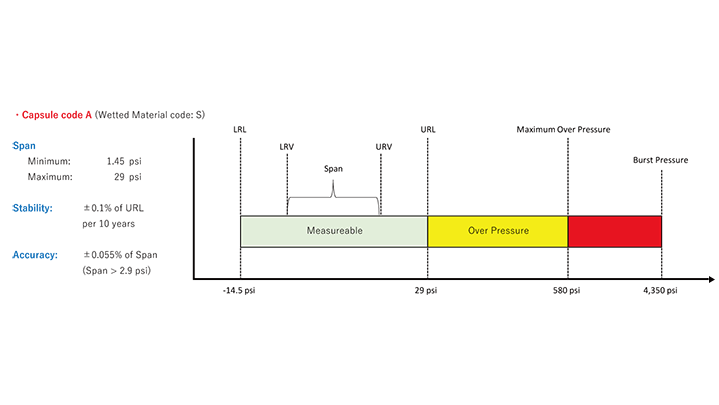

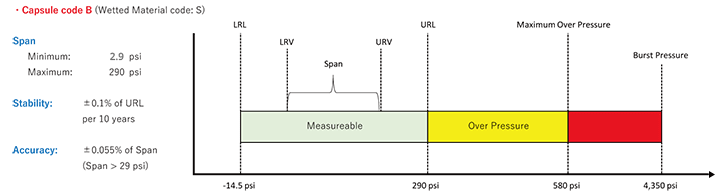

EJA530E dækker et bredt måleområde fra 100 mbar til op til 500 bar afhængigt af model og konfiguration. Dette gør den velegnet til både lav- og højtryksapplikationer i industrielle miljøer.

Standard nøjagtigheden er 0.055 %, og der findes en option med nøjagtighed helt ned til 0.04 %. Den høje præcision skyldes Yokogawas digitale silicium resonanssensor, der sikrer stabile målinger selv ved store turn-downs.

Transmitteren har en fremragende langtidsstabilitet på 0.1 % over 10 år, hvilket reducerer behovet for kalibrering og minimerer driftsomkostninger.

DPharp-sensoren leverer:

• Meget høj målenøjagtighed

• Ekstremt stabil måling over tid

• Hurtig responstid (90 ms)

• Robust konstruktion uden behov for kompleks temperaturkompensation
  Sensorens to resonatorer reagerer modsat ved trykpåvirkning, hvilket giver en mere præcis og støjsvag signalbehandling end traditionelle analoge måleceller.

EJA530E er Exida og TUV SIL 2 / SIL 3 certificeret, hvilket gør den egnet til sikkerhedsrelaterede applikationer, hvor funktionel sikkerhed er påkrævet. Dette er særligt relevant i procesindustri, energi, marine, olie og gas samt pharma.

Modellen kan leveres med:

• HART 5/7

• 1–5 V HART (loop power)

• FOUNDATION Fieldbus

• PROFIBUS PA

• BRAIN
  Fleksibiliteten gør det nemt at integrere EJA530E i både nye og eksisterende procesanlæg.

Ja. Den kan leveres med et lokalt display (LPS), hvor grundlæggende parametre og indstillinger kan justeres direkte uden eksternt udstyr.

Typiske anvendelser omfatter:

• Trykmåling i åbne tanke og beholdere

• Trykovervågning i rørledninger

• Marine- og offshoreprocesser

• Fødevare- og pharmaanlæg, hvor stabilitet og compliance er vigtigt

• Energi- og procesindustri, hvor SIL-certificering er påkrævet

EJA530E har en responstid på kun 90 ms, hvilket gør den særligt velegnet til dynamiske procesapplikationer.

De væsentligste fordele omfatter:

• Digitale DPharp-sensorer med øget stabilitet og præcision

• Lang levetid og lav total cost of ownership

• Brede kommunikationsmuligheder

• Dokumenteret sikkerhed (SIL 2 / SIL 3)

• Fleksible konfigurationsmuligheder tilpasset applikationen

Sensoren består af to h-formede resonatorer placeret i et siliciumdiafragma. Når transmitteren udsættes for tryk, øges resonansfrekvensen i den ene resonator og falder i den anden. Forskellen mellem frekvenserne omsættes digitalt til en præcis trykværdi. Metoden giver lavt støjniveau, høj opløsning og driftssikkerhed.

Ja. Produktet tilbyder flere konfigurationsmuligheder, og det anbefales at kontakte en teknisk produktekspert for at sikre, at transmitterens specifikationer matcher kravene til din applikation.
