Butterflyventiler spiller en afgørende rolle ved regulering og styring af flowet af væske- og gas i procesindustrien. Vores udvalg af butterflyventiler er skabt til at imødekomme de forskellige behov og udfordringer, som industrien står over for.
Læs mere om vores udvalg af butterflyventiler
8RESULTATERNULSTIL
Butterflyventiler
Ghibson - Butterflyventiler HD-serien
Ghibsons high performance butterflyventiler i HD-serien er specielt designet til meget krævende applikationer, hvor ventilens ydelse er kritisk. Fås i forskellige materialer, Trykklasser og Firesafe version.
Butterflyventiler
Ghibson - Butterflyventiler TT-serien
Ghibsons butterflyventiler i TT-serien er tilgængelige i en bred vifte af materialekombinationer og specielt designet til den kemiske industri og særligt krævende applikationer.
Butterflyventiler
Ghibson - Butterflyventiler PD-serien
Ghibsons soft seated butterflyventiler er designet til at opfylde de fleste industrielle applikationer, fra pulvertransport og marine industri til petrokemiske krav. Ventilerne fremstilles i fire forskellige versioner med størrelser fra DN 40 til DN 800, i trykklasse op til PN25. Udføres i mange forskellige materialer og som Wafer og Lug typer.
Butterflyventiler
Ghibson - Butterflyventiler KI-serien
Ghibsons soft seated butterflyventiler er designet til at opfylde de fleste industrielle applikationer, fra pulvertransport og marine industri til petrokemiske krav. Ventilerne fremstilles i fire forskellige versioner med størrelser fra DN 40 til DN 800, i trykklasse op til PN25. Udføres i mange forskellige materialer og som Wafer og Lug typer.
Butterflyventiler
Ghibson - Butterflyventiler KA-serien
Ghibsons soft seated butterflyventiler er designet til at opfylde de fleste industrielle applikationer, fra pulvertransport og marine industri til petrokemiske krav. Ventilerne fremstilles i fire forskellige versioner med størrelser fra DN 40 til DN 800, i trykklasse op til PN25. Udføres i mange forskellige materialer og som Wafer og Lug typer.
Butterflyventiler
Ghibson - Butterflyventiler KX-serien
Ghibsons soft seated butterflyventiler er designet til at opfylde de fleste industrielle applikationer, fra pulvertransport og marine industri til petrokemiske krav. Ventilerne fremstilles i fire forskellige versioner med størrelser fra DN 40 til DN 800, i trykklasse op til PN25. Udføres i mange forskellige materialer og som Wafer og Lug typer.
Butterflyventiler
Håndtag til butterflyventiler
Håndtag til butterflyventiler anvendes normalt kun til og med DN 200. Til større størrelser anbefales det at bruge gearbokse. Håndtagene kan leveres i enten aluminium eller rustfrit stål.
No results found
Butterflyventiler til procesindustrien
Præcis kontrol og regulering af væske- og gasstrømme er afgørende i industrien og vores udvalg af butterflyventiler er skabt til at imødekomme de forskellige behov og udfordringer, som procesindustrien står overfor.
Applikationer

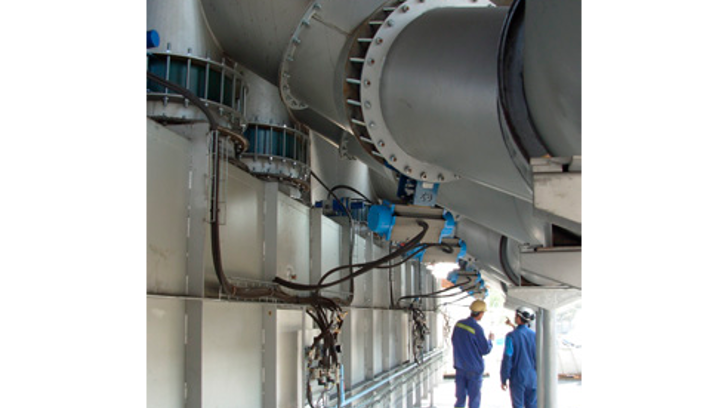

Uanset om du arbejder med krævende applikationer, i den kemiske industri eller i særligt udfordrende miljøer, har vi den rette butterflyventil til dig. Vi har endda ventiler designet til at modstå ekstreme temperaturer op til 1000 °C.
- Industrielle applikationer
- Særligt krævende applikationer
- Kemisk industri
- Temperature op til 1000 °C
Materialevalg efter behov
Valg af det rette materiale er afgørende for enhver applikation. Derfor tilbyder vi butterflyventiler med forskellige materialkombinationer for huset, disken og lineren. Du kan vælge materialer som rustfrit stål, Haselloy, Duplex, Superduplex, EPDM, FKM, NBR, RTFE og Inconel 625, alt efter dine specifikke krav.
Fleksibelt sæde
Vi har butterflyventiler med forskellige typer sæder, herunder blødt sæde og PTFE-sæde. De mindre ventiler har udskifteligt sæde, mens de større ventiler har vulkaniseret sæde, der ikke kan udskiftes.
Udformninger og typer
Vores udvalg af butterflyventiler omfatter Wafer, Lug og Dobbelt flange, der passer til forskellige installationer og krav. Udvalget af flanger, afhænger af model. Se mere under de enkelte produkters specifikationer.
Fleksible størrelser og tryk
Vi tilbyder butterflyventiler i forskellige størrelser, tilpasset til en bred vifte af formål. Afhængigt af model, fås ventilerne:
- I størrelser op til DN1500
- Til procestryk op til 25
- Med trykklasser op til PN25
Tilbehør og tilpasninger
Vi tilbyder forskelligt tilbehør og tilpasningsmuligheder til de enkelte ventiler. Dette inkludere afhængigt af model, håndtag (anbefales kun til ventiler op til DN200), gearbokse, aktuatorer, spindelforlængere og låse- og funktionsmuligheder.
Læse mere om butterflyventiler generelt
Kontakt vores ventilteam
Uanset dine specifikke krav og udfordringer er vores ventilteam klar til at hjælpe dig med at finde den ideelle butterflyventil til at optimere dine procesanlæg. Kontakt os for mere information om vores butterflyventiler og hvordan de kan forbedre dine processer.
KONTAKT VORES EKSPERT
Kim Larsen
Key Account Manager - Valves
Tlf: +45 2761 4522
Email: Kim.Larsen@insatech.com
KONTAKT VORES EKSPERT
Louise Vang Aahauge
Product Specialist - RemUVe / Internal Sales Support - Valve Spare parts
Tlf: +45 2761 4531
Email: Louise.Aahauge@insatech.com
Butterflyventiler (Butterfly valve) generelt
En butterflyventil fungerer ved hjælp af en roterende disk, som er monteret på en spindel, der anvendes til at regulere eller afspærre flowet af en væske eller gas. Da den kun skal dreje 90 grader, er ventilen forholdsvis hurtig til at åbne og lukke. Den tilhører derfor ”quarter turn” familien, som også tæller kuglehaner (ball valves) og kegleventiler (plug valves).
Butterflyventiler er populære på grund af deres enkle design, lave vægt og lave omkostninger. De anvendes i en række forskellige industrier, herunder fødevareproduktion, kemisk produktion og olie- og gasindustrien.
Butterflyventilens hoveddele
Butterflyventilens hovedkomponenter består af et ventilhus, en disk, et sæde og en spindel. Spindlen går igennem ventilhuset og disken sidder på spindlen. Sædet og disken sørger for at lukke for flowet. Afhængigt af design kan der være friktion mellem sædet og disken, hvis dette er tilfældet vil sædet oftest være lavet af elastisk materiale. Du kan dog også have en metal-mod-metal tætning, hvilket du kan læse mere om i næste afsnit.
Det kaldes en butterfly ventil fordi den ligner en sommerfugl. Spindlen er sommerfuglens krop og disken er dens vinger. Når den er lukket er ”vingerne” foldet ud og når den er åben, er ”vingerne” samlet på ryggen.
Betjening
Ventilerne kan betjenes manuelt eller automatisk og kan oftest fås med håndtag, gear eller aktuator alt efter størrelse og dine behov.
Fordele
- Ventilen er typisk mindre end andre typer ventiler, hvilket gør den lettere at installere på trange steder
- Den har en lav vægt, hvilket gør den nemmere at installere
- Hurtig til at åbne og lukke
- Den enkle konstruktion gør den nem at servicere
- De er anvendelige til slurries og væsker med meget tørstof
Ulemper
- Disken er altid til stede i flowet og derfor vil der altid være et tryktab, lige meget hvilken position ventilen er i
- Regulering er begrænset til lave differenstryk
- Kavitation og ”choked flow” er to potentielle problemer, der kan opstå, hvis ventilen ikke er dimensioneret korrekt
- Diskens bevægelse er ikke guidet og bliver derfor påvirket af flow turbulens
Centrisk eller excentrisk butterfly ventil: De 4 typer af butterflyventiler
Butterflyventiler kommer i fire hovedtyper: centrisk, enkeltexcentrisk, dobbeltexcentrisk og tripelexcentrisk. Excentrisk betyder forskudt fra midten og på engelsk kaldes de også single-, double- og triple-offset.
Centrisk
Ved en centrisk butterflyventil er spindlen placeret i midten af disken og i midten af huset, dette betyder at disken reelt set ville kunne dreje 360° i røret. En af ulemperne er, at der typisk vil være friktion mellem disken og sædet under hele bevægelsen, hvilket betyder at sædet hurtigere slides.
Denne type bruges blandt andet til opgaver med spildevand, brandslukningssystemer og gasleveringssystemer.
Enkeltexcentrisk
På en enkelt excentrisk butterflyventil er spindlen også placeret i midten af røret, men er flyttet til den ene side af disken. Dette løser dog kun i mindre grad problemet med friktion mellem disken og sædet, derfor er det sjældent, at denne løsning bliver anvendt.
Bruges blandt andet til opgaver med lavt tryk og temperatur.
Dobbeltexcentrisk
Ved den dobbelt excentriske ventil er spindlen flyttet væk fra midten af røret og sidder på siden af disken. Denne udformning gør det muligt for disken at gå fri af sædet lige efter, at ventilen er blevet åbnet, og derved mindskes friktionen og dermed slid på sædet.
Det betyder også, at du kan anvende et sæde af metal, hvilket gør det muligt at bruge ventilen ved langt højere temperaturer. Du skal dog være opmærksom på, at der stadig er en elastisk liner, som skaber forseglingen. Denne forsegling kan give sig og hvis for eksempel trykket eller temperaturen er højere end ventilen kan klare, kan der opstå lækager.
Bruges blandt andet til nedgravede vandapplikationer.
Tripelexcentrisk
En tripel excentrisk butterfly ventil har tre ”offset”, de samme to som ved den dobbeltexcentriske og det tredje “offset” er, at disken og sædet er koniske, hvilket betyder, at der ikke er nogen friktion mellem sæde og disk før ventilen er helt lukket. Denne konstruktion gør det også muligt at lave en metal-mod-metal forsegling, hvilket gør den særdeles velegnet til opgaver med damp, højt tryk og høj temperatur, samt ætsende eller slidende medier. Derudover kan denne forsegling være bobbletæt.
Bruges blandt andet til opgaver med høj temperatur og tryk eller ætsende medier.
Herunder er der en animation af, hvordan de fire typer butterflyventil bevæger sig.
Fås med 3 forskellige tilslutninger: Wafer, lug og flange
De mest almindelige tilslutninger til butterflyventiler er wafer, lug og flange.
Wafer
Wafer kan bedst oversættes til ”skive” på dansk. Her bliver butterflyventilen fastklemt mellem to flanger og holdes på plads med bolte mellem flangerne. Der kan være huller på en wafer tilslutning, men de bliver brugt til at holde ventilen på plads indtil boltene er skruet i. Typisk er hullerne også større end flange huller for at give plads til at justere waferen så den sidder korrekt. For at holde ventilen lækagefri er der en pakning eller o-ring på hver side af ventilen.
Lug
Lug typen sidder også mellem to flanger og denne tilslutning har huller ligesom en flange, men disse huller har gevind. Du stikker derfor bolten igennem flangen og skruer den ind i gevindet, dette gøres fra begge sider af ventilen. Du kan dermed skrue den ene flange af, uden at det påvirker den anden side, og den kan derfor bruges til “dead end” service. Du skal dog være opmærksom på, at i og med boltene bliver skruet ind I ventilen er den også med til at bære konstruktionen og rørene med mere.
”Lug” betyder noget, der stikker ud fra hoveddelen og bruges for eksempel også som slang for et øre, hvilket også giver mening, hvis du kigger på en lug tilslutning.
Flange
Ved flangetilslutningen er der en flange på hver side af butterflyventilen. Flangen er en ring eller krave med huller. De tilsluttes lignende flanger på rørene ved hjælp af bolte og møtrikker. Hullerne har ingen gevind som lug-typen. Flangetilslutningen er almindelig at bruge ved store ventiler eller ved høje eller lave temperaturer. Der bruges typisk også en pakning eller o-ring mellem flangerne.
Manuel eller automatisk betjening
Som andre ventiler kan butterflyventiler fås med manuel betjening i form af håndtag og gear eller automatisk betjening i form af aktuatorer.
Håndtag
Et håndtag kan bruges til manuelt at åbne og lukke en butterflyventil. Typisk bliver håndtag kun brugt ved mindre ventiler, da trykket oftest bliver for stort til, at du manuelt kan lukke en større butterflyventil med håndtag. Fordelen ved håndtag er, at ventilen hurtigt kan lukkes.

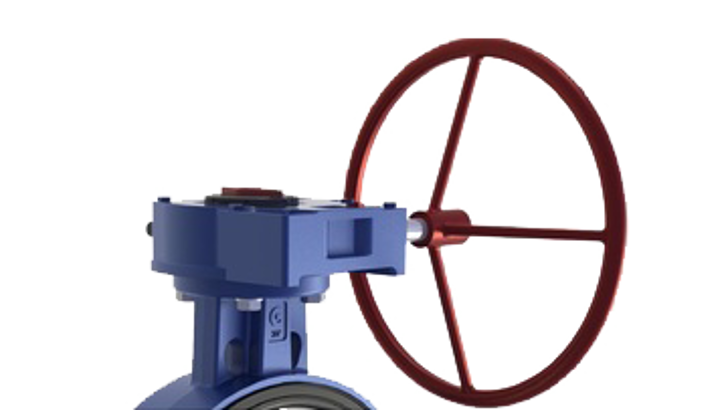

Gear
Hvis du gerne vil lukke store ventiler manuelt, er det oftest nødvendigt at bruge gear. Gearene gør det muligt at overkomme trykket på disken, så du kan lukke ventilen. Gearene kan dog gøre det en smule langsommere at lukke ventilen.
Aktuatorer
Hvis du gerne vil styre din ventil automatisk kan dette gøres med aktuatorer. Aktuatorer kan typisk fås som elektriske, pneumatiske (trykluft) eller hydrauliske (væske). Du kan finde vores udvalg af aktuatorer her.
Tryktab og turbulens
Typisk er tryktabet minimalt igennem en butterflyventil, men da disken sidder i væsken, kan det ikke undgås, at der er et tryktab. Derudover kan disken skabe turbulens i flowet når mediet passerer forbi den.
Materiale
Typisk kan ventiler fås i flere forskellige materialer alt efter, hvad du skal bruge dem til. Hvis du for eksempel skal bruge ventilen til fødevarer, kan det være at sædet skal være godkendt til fødevare eller hvis du har et meget aggressivt medie, kan det være at ventilen skal være udført i en speciallegering. Derudover kan der være specielle materialer, der bedre kan klare højt tryk eller lave / høje temperaturer.
Hvis du gerne vil have hjælp til at vælge den helt rigtige ventil, er du velkommen til at kontakte vores ventilteam.
Vedligehold
For at sikre, at ventilen ikke lækker er det vigtigt, at du udfører vedligehold på din ventil. Butterflyventiler er forholdsvist simple ventiler, og derfor er det nemmere at udføre vedligehold på disse. Typisk vil det være udskiftning af sædet og pakninger på spindlen der kan hjælpe med at holde ventilen lækagefri.
Vores serviceafdeling kan også lave vedligehold på dine ventiler, det kan du læse mere om her.
