Butterflyventiler KI-serien fra Ghibson

Kvadrat Medium Ghibson Butterfly BVKI Gearbox

Soft Seated Butterfly Valves fra Ghibson er designet til driftssikker regulering og afspærring i krævende industrielle miljøer. Ventilerne leverer høj tæthed, lang levetid og fleksible materialemuligheder, der gør dem ideelle til alt fra pulvertransport til marine- og petrokemiske processer.

KI-serien dækker størrelser fra DN 40–800 og er designet til et arbejdstryk op til 16 bar (DN 40–500) eller 10 bar (DN 600–800), hvilket gør serien velegnet til både væsker, gas og vakuumdrift. Udføres i mange forskellige materialer og som Wafer og Lug typer.

Kontakt vores produktekspert

Hvad er Soft Seated Butterfly Valves?

Soft Seated Butterfly Valves er centriske butterflyventiler med et blødt, elastomerbaseret sæde, der sikrer 100 % tæt afspærring selv ved lave tryk. Ghibsons konstruktion kombinerer robust hus, avanceret aksel-skive-forbindelse og omfattende materialevalg, hvilket gør ventilerne særligt velegnede til:

Vand, havvand og damp
Olie, gas og kemikalier
Pulvertransport og abrasive medier
Fødevare- og procesindustri

KI-serien er type af centriske soft seated butterflyventiler med et udskifteligt elastomersæde (DN 40–500), der sikrer høj tæthed selv ved trykudsving og hyppige åbne/lukke-cyklusser.

Fås i tre modeller

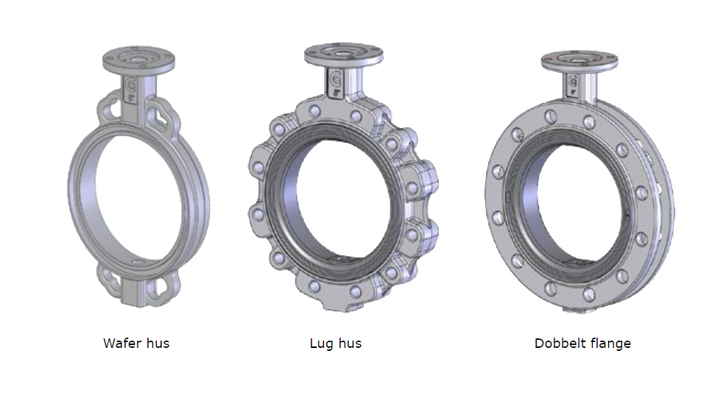

I KI-serien findes butterflyventilerne i tre modeller:

BVKI (wafer)
BLKI (lug)
BFKI (dobbelt flange)

For alle tre modeller gælder

Kan leveres med håndtag med forskellige låse- og funktionsmuligheder
Fra DN 250 - 300 anbefales anvendelse af gearboks i stedet for håndtag
Kan leveres med aktuator: pneumatiske, hydrauliske eller elektriske
Mulighed for spindelforlængere, som fremstilles i stål eller rustfrit stål

Kontakt os for rådgivning og tilbud

Ønsker du teknisk rådgivning, dimensionering eller
hjælp til at vælge den rette butterflyventil til din applikation?
Kontakt vores specialister - vi hjælper dig med korrekt materialevalg, dokumentation og levering til projekter i hele verden.

René Graugaard

Senior Sales Specialist - Valves

Tlf: +45 8177 5396

Email: Rene.Graugaard@insatech.com

Skriv til René

KONTAKT VORES EKSPERT

Kim Larsen

Key Account Manager - Valves

Tlf: +45 2761 4522

Email: Kim.Larsen@insatech.com

Skriv til Kim

Jan Høyer

Product Manager - Valves

Tlf: +45 2085 6062

Email: Jan.Hoyer@insatech.com

Skriv til Jan

KI-seriens vigtigste fordele

Alsidigt materialevalg til mange brancher

KI-serien tilbyder et fleksibelt udvalg af korpus- og skivematerialer, herunder:

Ductile iron
Carbon steel
Stainless steel (CF8M / AISI 316)
Aluminium-bronze
Hastelloy® og Super Duplex (på forespørgsel)

Dette gør det muligt at tilpasse ventilen til aggressive, korrosive eller højt belastede medier.

Udskifteligt sæde for lavere driftsomkostninger

Sædet i DN 40–500 er udskifteligt, hvilket reducerer vedligeholdelsesomkostninger og forlænger ventilens levetid.
Tilgængelige elastomerer inkluderer:

EPDM (vand, damp, havvand, fortyndede syrer)
NBR (olie, gas, luft, vand)
EPDM HT (op til +150 °C)
FKM/Viton (kemikalier, olier, syrer)
Neoprene, Silicone, Carboxide m.fl.

Robust og præcist mekanisk design

Flere konstruktionselementer, der optimerer performance:

Avanceret aksel-skive-forbindelse, som eliminerer slør og øger trækstyrken
Dobbelt pakning for øget tæthed mod omgivelser
Justerbart bundleje, der reducerer slid og øger levetid
Anti-blowout system i henhold til EN736 og API609
