Kvadrat Insatech NDC Technologies Series 9

NDC Technologies' Serie 9 bruger nærinfrarød (NIR) teknologi til at foretage en kontinuerlig, præcis og berøringsfri måling af dine produkters fugtindhold.

Kontakt vores produktekspert

Med NDC Technologies' Serie 9 kan du:

  • Udføre fugtmåling på tværs af industrielle applikationer for eksempel pulvere, flager, granulater, fibre, pastaer og meget mere
  • Optimere din proces- og produktkvalitet med stabile og nøjagtige målinger, der maksimerer din evne til at betjene din proces
  • Forøge din produktivitet med det brugervenlige system, der ikke kræver specielle kompetencer eller ekspertviden

NIR-måleprincippet

Instrumentet fungerer ved at fugt i et produkt absorberes ved visse bølgelængder af infrarødt lys. Ved at lyse på produktet med disse bølgelængder og måle på det reflekterede lys med en detektor, kan fugtindholdet i dit produkt beregnes.

Ved hjælp af højhastigheds signalbehandling leverer den patenterede Serie 9 "light engine" online NIR-målinger med den højeste opløsning, der er tilgængelig i dag. Derudover påvirkes denne robuste måler ikke af ændringer i procesbetingelser såsom partikelstørrelse, højde af produktet, produkttemperatur, omgivende belysning eller relative fugtighedsændringer.

Mål direkte i processen

Serie 9 er typisk placeret over et transportbånd på et nøglepunkt i din proces, for eksempel lige efter en tørringsproces, hvor fugtindholdet kan måles og give meningsfuld feedback til din proces- og kvalitetskontrol.

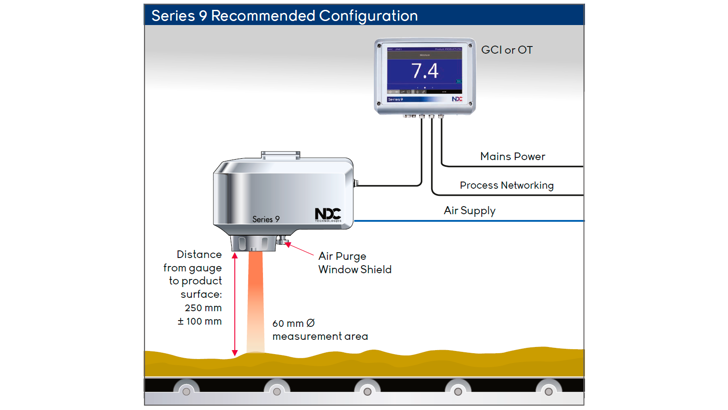

169 NDC Series 9 Recommended Configuration

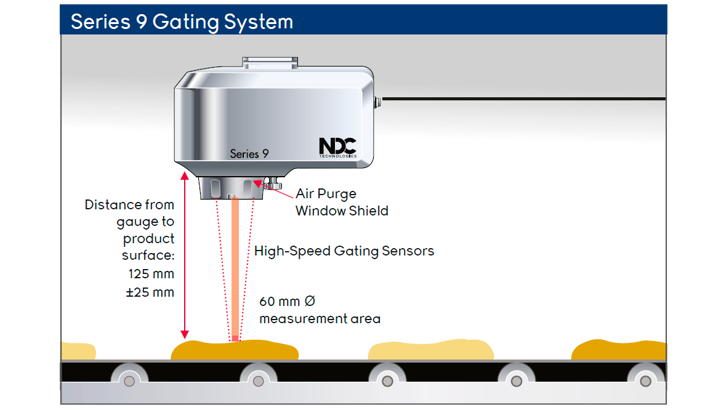

169 NDC Series 9 Gating System

Gating-system

I afbrudte produktstrømme kan du tilvælge et gating-system som detekterer om produktet er til stede eller ej. Med gating-systemet undgår du at opsamle data, når der ikke passerer noget over måleområdet.

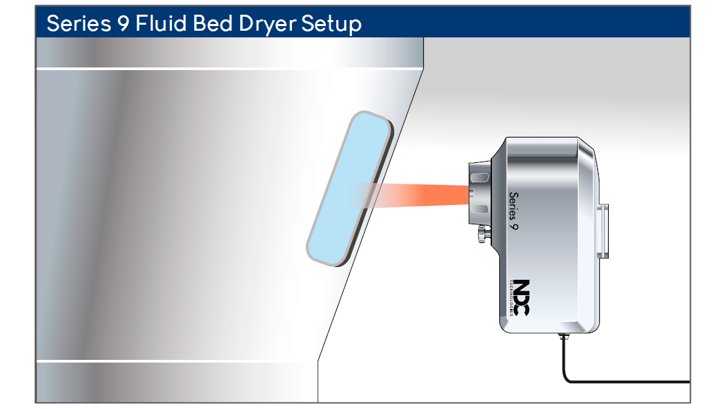

I spraytørrer / fluid bed kan du måle fugtindholdet i pulver gennem et skueglas med samme nøjagtighed.

169 NDC Series 9 Fluid Bed Dryer Setup

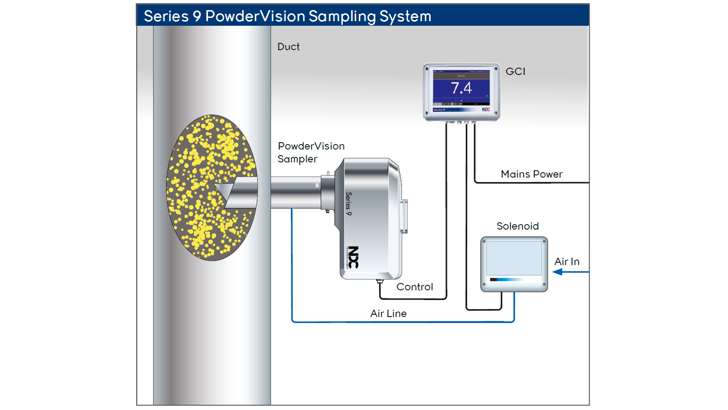

169 NDC Series 9 Powdervision Sampling System

I lukkede rør, hvor der bruges tyngdekraft, kan den pneumatiske ”PowderVision”-sampler bruges sammen med Serie 9-måleren. Denne løsning består af et monteringsrør med et vindue og en prøveudtagskop, der fyldes med det faldende produkt. Når en prøve er blevet samlet og målt, skubber en luftstråle prøven ud og en ny prøveopsamling startes.

Kan anvendes sammen med én eller flere eksterne enheder

Serie 9 kan bruges sammen med en eller flere eksterne enheder for at muliggøre datavisning, samt forbindelse til netværk og proces. Den kan let inkorporeres i closed-loop kontrolsystemer ved at anvende de digitale og analoge tilslutningsmuligheder.

Data kan vises lokalt ved at bruge Serie 9 ”Operator Terminal” eller ”Gauge Control Interface”. En ”Gauge Control Port” gør det muligt at forbinde flere målere i et netværk (daisy chain). ”Power Hub” leverer strøm til en enkelt måler og gør, med sine tre ethernet porte, det muligt at forbinde flere enheder. De eksterne enheder bruger ethernet og kører på 24V jævnstrøm. Derudover gør en trådløs option det muligt for operatøren at fjernovervåge data.

Med den fleksible opbygning kan du forbinde op til 16 målere via en Ethernet-hub eller daisy-chain. Du kan også forbinde Serie 9-måleren til PLC-systemer uden behov for en separat pc.

NDC Serie 9 - installations muligheder

Insatech Medarbejdere Website SON
KONTAKT VORES EKSPERT

Sarah Omø Nielsen

Product Manager Analytical


Tlf: +45 2761 4517

Email: Sarah.Nielsen@insatech.com

Skriv til Sarah

Måleprincip

NIR baseret fastfilter måling, kontinuerlig

Materiale målehovede

316L stål

Kapsling

IP67

ATEX

Ja som option

Forsyning

24V

Kommunikation
  • Analog 4…20mA
  • Ethernet IP
  • ProfinetIO
  • Modbus
  • Profibus DP
  • DeviceNet

Produktspecifikation og manualer

  • NDC Technologies - Brochure Serie 9 (Industrial)
    English | pdf
  • NDC Technologies - Brochure Serie 9 (Food)
    English | pdf
