Yokogawa FC800D er en avanceret online analysator til reagensfri måling af frit klor i vand. Den kombinerer stabil amperometrisk måleteknologi med en selvrensende roterende elektrode, hvilket sikrer høj oppetid og lave driftsomkostninger. Løsningen er optimeret til nem integration i SCADA- og processtyringssystemer.

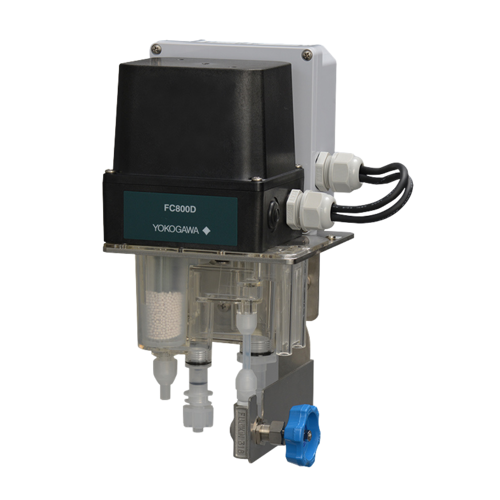

Yokogawa FC800D
Måleprincip og teknologi
FC800D anvender et amperometrisk (polarografisk) måleprincip med en roterende guldelektrode, som er dokumenteret stabilt og driftssikkert gennem mere end 60 år. Yokogawa har leveret klormålere til vandbehandling siden 1959.

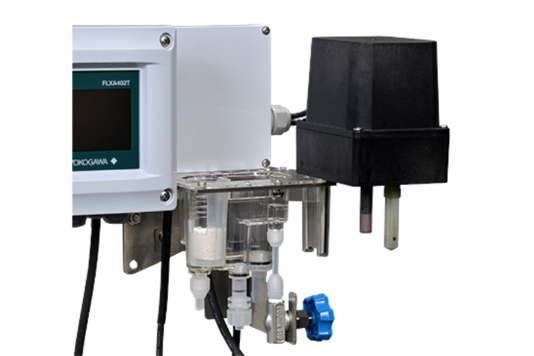

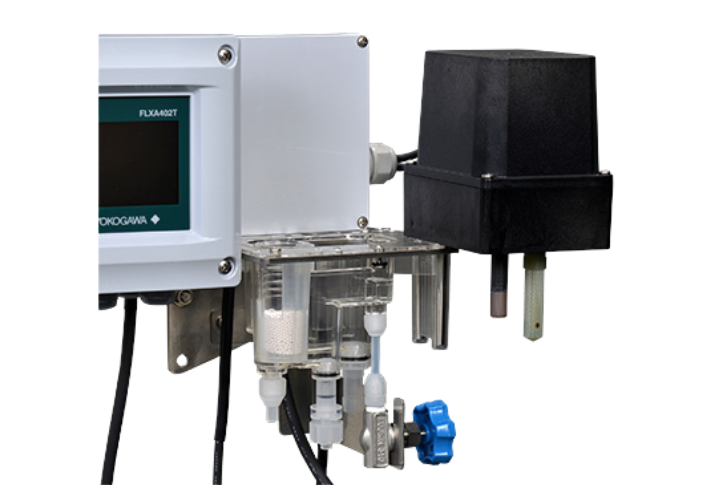

Den roterende elektrode fungerer samtidig som en integreret selvrensende mekanisme. Keramiske eller glasperler holder elektrodeoverfladen poleret og fri for belægninger og forurening, hvilket sikrer langsigtet målenøjagtighed uden behov for konstant manuel indgriben.
Sensoren er en del af Yokogawas SENCOM 4.0-platform og kobles til transmitteren FLXA402T, som understøtter farvedisplay, flersprogede brugerflader og Modbus-kommunikation (RTU og TCP/IP).
Nøjagtighed og måleområder
FC800D fås i flere modelversioner med forskellige måleområder og elektrodetyper, der dækker både præcis distributionsmåling og overvågning ved højere klorkoncentrationer:
- F1: måleområde 0-1 mg/L eller 0-3 mg/L - standardversion til frit klor
- C1: måleområde 0-1 mg/L eller 0-3 mg/L - version til kombineret klor
- F2: måleområde op til 5 mg/L
- F3: måleområde op til 10 mg/L
For F1 og C1 er lineariteten ±5 % af måleværdien (min. ±0,05 mg/L), og reproducerbarheden er ±1 % af måleværdien (min. ±0,01 mg/L). Responstiden er typisk omkring 2 minutter.
Vedligeholdelse og driftsikkerhed
FC800D er konstrueret med fokus på lave driftsomkostninger og høj oppetid. Den automatiske perlerensning reducerer behovet for manuel rengøring markant, og den modulære opbygning gør det muligt at udskifte komponenter uden specialværktøj.
Måleelektrode og renseperler anbefales typisk udskiftet én gang årligt.
FLXA402T-transmitteren understøtter avanceret fjerndiagnostik, herunder overvågning af motorrotation, tom-celle-detektion og sensortilstand (nulpunkt, hældning og kalibreringsstabilitet). Dette muliggør proaktiv vedligeholdelse og reducerer behovet for fysisk service.
Vil du reducere vedligehold og øge oppetid i din proces? → Tal med en specialist
Anvendelsesområder og systemintegration
FC800D er velegnet til måling af frit klor i hele vandforsyningskæden - fra vandbehandling til distribution:
- Vandbehandlingsanlæg - kloreringsstationer, rentvandsbassiner og distributionspumper
- Pumpestationer og distributionsnet
- Skoler, offentlige bygninger og øvrige forsyningspunkter
Enheden kombineres med FLXA402T-transmitteren, som understøtter simultane målinger af eksempelvis turbiditet, pH og ledningsevne via to sensorindgange. Systemet leveres forudkonfigureret til det valgte måleprincip og kan integreres direkte i SCADA- og kontrolsystemer.
Få hjælp til integration i dit eksisterende SCADA- eller procesanlæg
| De 5 vigtigste fordele ved FC800D | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Reagensfri måling - lavere driftsomkostninger | FC800D måler frit klor uden brug af DPD eller andre kemikalier. Det reducerer både driftsomkostninger og behovet for håndtering af reagenser i hverdagen. |
||||||||||||||||||
| Stabil online måling med roterende elektrode | Den amperometriske målemetode kombineret med en roterende elektrode sikrer kontinuerlig, stabil måling - selv under krævende driftsforhold i vandforsyningen. |
||||||||||||||||||
| Selvrensende sensor med automatisk beads-rengøring | Integreret rengøring med keramiske eller glasperler holder elektroden fri for belægninger. Det sikrer høj målenøjagtighed og reducerer behovet for manuel vedligeholdelse. |
||||||||||||||||||
| Avanceret diagnostik og høj driftssikkerhed | Indbygget diagnostik overvåger bl.a. motorrotation, kalibreringsstabilitet og tom-celle-detektion. Det giver høj oppetid og beskytter sensoren mod skader. |
||||||||||||||||||
| Klar til SCADA og digital integration | Som en del af SENCOM 4.0 platformen integreres FC800D nemt med FLXA402T og understøtter Modbus RTU og TCP/IP. Det muliggør enkel dataopsamling, fjernovervågning og support. |
||||||||||||||||||
Kontakt os
Har du brug for hjælp til at vælge den rette FC800D-konfiguration til din applikation? Vores specialister står klar til at rådgive om måleområde, installation og integration i dit eksisterende system.
Kontakt os for teknisk sparring, tilbud eller yderligere dokumentation.
KONTAKT VORES EKSPERT
June Byskov
Product Manager - Analytical - Industry
Tlf: +45 2085 6072
Email: June.Byskov@insatech.com
KONTAKT VORES EKSPERT
Anna Lund
Product Manager - Analytical - Pharma
Tlf: +45 2761 4507
Email: Anna.Lund@insatech.com
FAQ - Yokogawa FC800D
Hvorfor vælge en reagensfri klormåler frem for en reagensbaseret løsning?
FC800D måler frit klor uden brug af kemikalier. Det eliminerer behovet for reagensindkøb, håndtering og bortskaffelse.
Fordele:
- Lavere driftsomkostninger (OPEX)
- Ingen risiko for fejl pga. reagensudtømning
- Mindre vedligehold og håndtering
Løsningen er særligt velegnet til ubemandede installationer som distributions- og pumpestationer.
Hvilken modelvariant skal jeg vælge til mit anlæg?
Valget afhænger af klorkoncentration og vandkvalitet:
- F1-variant - frit klor, 0-3 mg/L (standard til de fleste anlæg)
- C1-variant - optimeret til vand med kombineret klor (chloramin)
- F2-variant - op til 5 mg/L
- F3-variant - op til 10 mg/L
Er du i tvivl, anbefales det at tage udgangspunkt i det forventede måleområde og proceskrav.
Hvad er fordelen ved en roterende elektrode?
Den roterende elektrode rengør sig selv under drift via integrerede renseperler. Det giver en markant mere stabil måling sammenlignet med traditionelle membransensorer.
- Mindre tilsmudsning
- Ingen daglig manuel rengøring
- Længere serviceintervaller
Resultatet er højere driftssikkerhed og mere stabile målinger over tid.
Hvilket vedligehold kræver FC800D?
Vedligehold er minimalt og typisk planlagt én gang årligt.
- Udskiftning af elektrode
- Udskiftning af renseperler
- Visuel kontrol
FLXA402T-transmitteren overvåger løbende sensorens tilstand og kan advare om behov for service, før målefejl opstår.
Kan FC800D kompensere for pH-variationer?
Ja, pH-kompensation er tilgængelig for udvalgte varianter, herunder F1.
Ved tilkobling af en pH-sensor kan transmitteren justere målingen dynamisk i intervallet pH 5-9, hvilket giver mere præcise resultater i anlæg med svingende vandkvalitet.
Kan FC800D integreres i eksisterende SCADA-systemer?
Ja. FC800D integreres via FLXA402T-transmitteren, som understøtter:
- Modbus RTU (RS-485)
- Modbus TCP/IP (Ethernet)
- Analog 4-20 mA
Det gør integration i SCADA- og PLC-systemer enkel og robust.
Kan systemet kombinere flere målinger?
Ja. FLXA402T understøtter to sensorindgange og kan kombinere FC800D med andre målinger som:
- pH
- Turbiditet
- Ledningsevne
Det giver en kompakt løsning med samlet overvågning af vandkvalitet.
Hvad sker der ved manglende flow i målecellen?
FC800D er udstyret med tom-celle-detektion, som stopper elektroden automatisk ved manglende vand.
- Beskytter sensoren mod skade
- Forlænger levetiden
- Sender alarm til styresystemet
| Måleobjekt | Frit klor i postevand |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Målesystem | Amperometrisk metode (polarografisk metode) med roterende elektrode |
||||||||||||||||||
| Måleområde | Frit klor 0-1 til 0-3 mg/L (-F1) Version ufølsom over for bundet klor 0-1 til 0-3 mg/L (-C1) Frit klor 0-5 mg/L (-F2) () Frit klor 0-10 mg/L (-F3) () |
||||||||||||||||||
| Prøveforhold (-F1, -C1) | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Temperatur | 0 til 50 °C (temperaturkompensation er effektiv mellem 0 og 40 °C) |
||||||||||||||||||
| pH-værd | Ingen pH-udsving
|
||||||||||||||||||
| Ledeevne (Conductivity) | Ingen udsving i ledeevne
|
||||||||||||||||||
| Flowhastighed | 0,1 - 2,5 L/min |
||||||||||||||||||
| Tryk | 1 - 150 kPa |
||||||||||||||||||
| SS (Suspenderet stof) | Under 10 mg/L |
||||||||||||||||||
| Strømforsyning | 100 til 240 V DC, 50/60 Hz |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Digital kommunikation | Modbus TCP/IP, Modbus RTU |
||||||||||||||||||
| Installation | Indendørs (Udendørs brug kræver beskyttelse mod regn. Direkte sollys skal undgås.) |
||||||||||||||||||
| Ydeevne (-F1 og -C1) | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Linearitet | ±5 % af aflæsningen eller ±0,05 mg/L (hvad end der er størst) |
||||||||||||||||||
| Gentagelsesnøjagtighed | ±1 % af aflæsningen eller ±0,01 mg/L (hvad end der er størst) |
||||||||||||||||||
